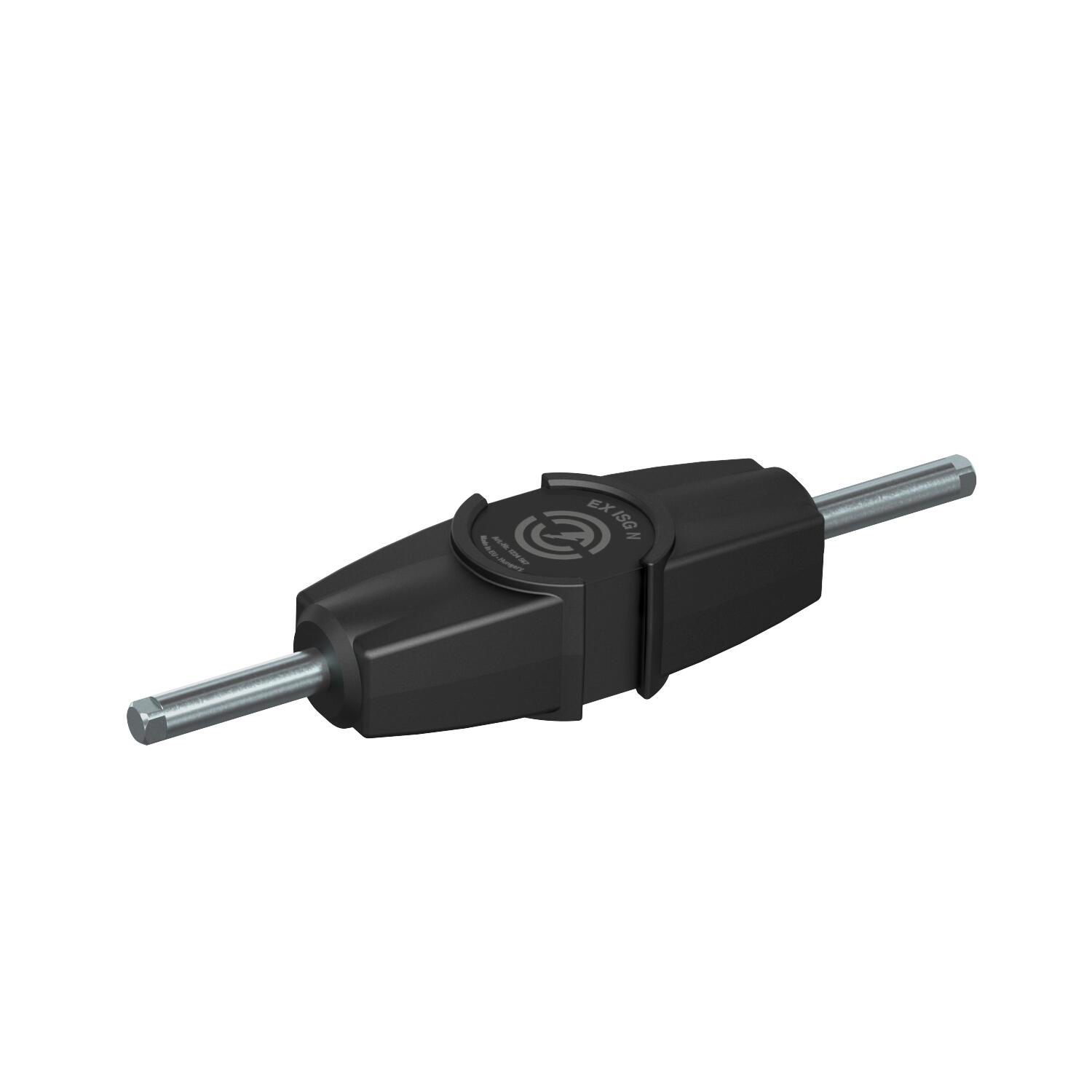

Разединителен искров разрядник EX ISG N
Кат. № 5240089 | Електронен артикулен номер (EAN) 4012196849574
- Описание на продукта
-
Описание на продуктаРазединителните искрови разрядници 480 и 481 се инсталират посредством присъединителни планки или съединители между елементите на съоръжението, които трябва да бъдат премоствани. При монтажа по възможност да се ползват малки дължини кабели с цел предотвратяване на претоварване на изолацията с индуктивно напрежение.
-
- Технически данни
-
Технически данни
Импулсен ток 50 kA Капацитет за ток от мълния N/50 kA Материал на връзката Неръждаема стомана Напрежение на сработване АС 0,64 kV Номинален разряден импулсен ток 100 kA Номинално напрежение на сработване 1,5 kV Номинално постоянно напрежение 425 V Номинално постоянно променливо напрежение 300 V Присъединяване Rd 10 mm Размер 215x47x35 Размери 215x47x35 Степен на защита IP65/67 Температурен диапазон при приложение макс. 80 °C Температурен диапазон при приложение мин. -20 °C Цвят черно - Всички типове
- Изтегляния
-
Спецификация EX ISG N / 5240089 , 0.21MB , pdfСборник с инструкции Сборник решения за мълниезащита. , 2.10MB , pdfСборник с инструкции Мълниезащита и защита от пренапрежения за взривоопасни зони , 2.10MB , pdfКаталог Surge protection , 28.42MB , pdfСЕРТИФИКАТ ПО VDE EU construction sample test certificate EX ISG N , 1.16MB , pdfСЕРТИФИКАТ ПО VDE BET сертификат за тестване ISG N , 0.14MB , pdfСЕРТИФИКАТ ПО VDE IECEx Certificate of Conformity EX ISG N , 0.44MB , pdfРъководство за монтаж Ръководство за монтаж на разединителен искров разрядник ISG N , 0.46MB , pdf
