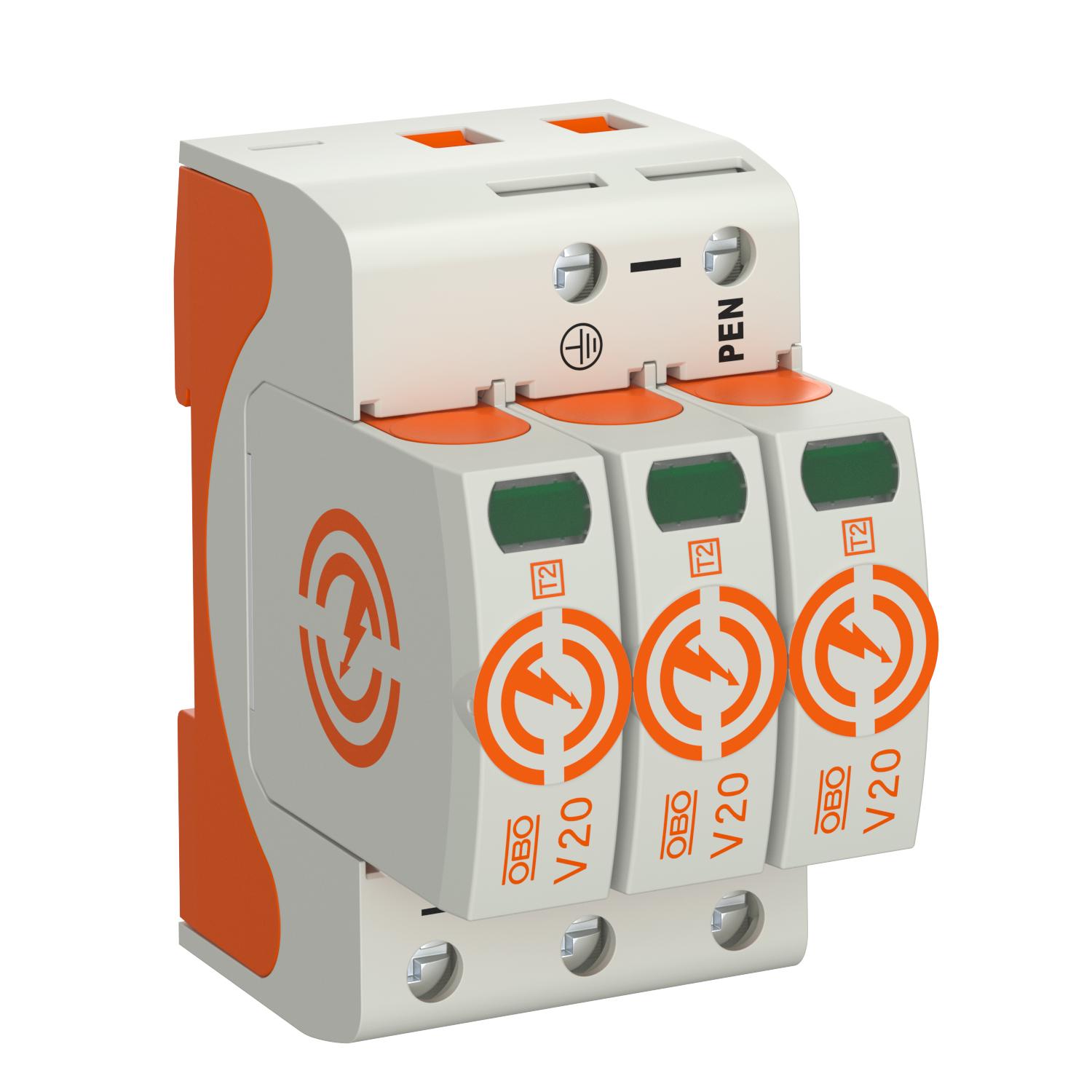

Разрядник за пренапрежение V20, 3-полюсен 280 V 3 | 280 | IP20

Разрядник за пренапрежение V20, 3-полюсен 280 V

Кат. № 5095163 | Електронен артикулен номер (EAN) 4012196159826

Кат. № / Тип

Изпълнение на полюсите

Максимално продължително напрежение AC	280 V

Степен на защита	IP20

Описание на продукта

Описание на продукта

Пренапреженов разрядник тип 2

• за изравняване на потенциала от пренапрежение по VDE 0100-443 (IEC 60364-4-44)

• капацитет за разряд на мълнии 40 kA (8/20) на полюс чрез високопотенциални варистори
• модуларен разрядник с устройство за разскачане и оптична индикация на статуса
• с вибрационна защита и кодиране на напрежението
• пластмаса по UL 94 V-0
• вариантите FS притежават безпотенциален променлив контакт за дистанционно сигнализиране

Приложение: Изравняване на потенциала ни и подтабла.

Технически данни

Технически данни

SPD по EN 61643-11	Тип 2
SPD по IEC 61643-1	class II
SPD съгласно UL 1449	Type 4
TOV-напрежение [L-N] – fail safe mode – 120 min	440 V
TOV-напрежение [L-N] – withstand mode – 5 s	335 V
Брой контактни точки	3
Вид монтаж	Профилна шина 35 mm
Вид проводник за уред за пренапреженова защита	Електропровод AC
Време на задействане	<25 ns
Във вид на мрежа	Други
Въртящ момент:	4 Nm
Дистанционна сигнализация	не
Експлоатационна температура макс.	80 °C
Експлоатационна температура мин.	-40 °C
Защитен от късо съединение	да
Изпълнение на полюсите	3
Интегриран резервен предпазител	не
Клас на изпитване тип 2	да
Макс. защита от свръх-ток в мрежата	160 A gL/gG
Макс.допълн.предпазител	160 A
Максимален разряден ток (8/20 μs)	40 kA
Максимален разряден ток (8/20 μs) [L-N]	40 kA
Максимално продължително напрежение (L-N)	280 V
Максимално продължително напрежение AC	280 V
Материал корпус	PA UL 94 V-0

Минимално разстояние	1,5 mm
Мрежа TN	да
Мрежа TN-C	да
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	35 mm²
Напречно сечение на проводника, гъвкав (тънкожилен) макс.	2 AWG
Ниво на защита [L-N]	≤1,3
Номинален разряден ток (8/20 µs)	20 kA
Номинален утечен ударен ток (8/20) (L-N)	20 kA
Номинално напрежение АС (50/60 Hz)	230 V
Остатъчно напрежение [L-N] @ 1 kA	0,8 kV
Остатъчно напрежение [L-N] @ 5 kA	1 kV
Продухващ	не

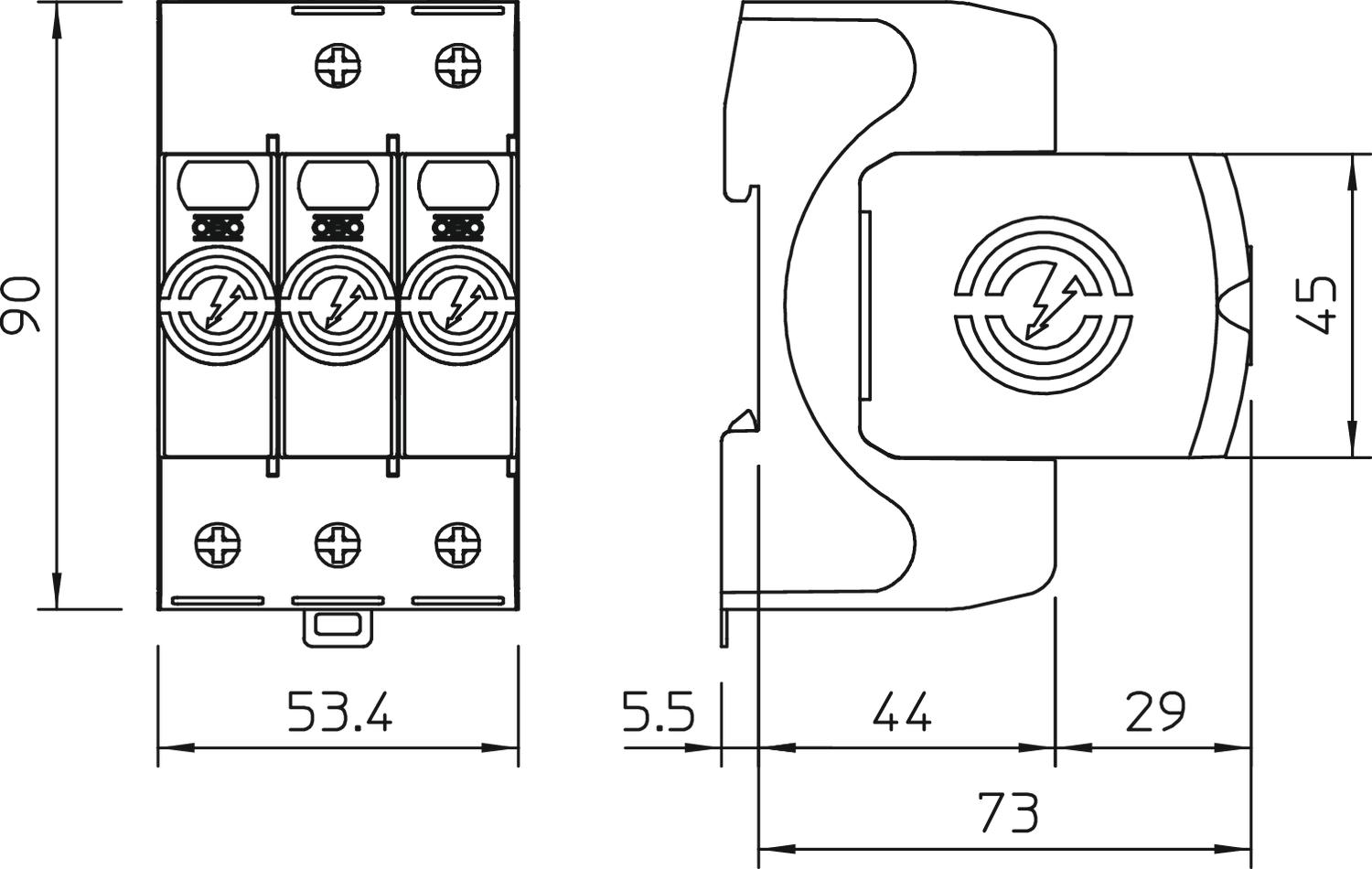

Размери	280V
Разрешителни	VDE
Разряден ток (8/20 µs) [общо]	120 kA
Сечение на проводника, гъвкав (тънкожилен) мин.	1,5 mm²
Сечение на проводника, гъвкав (тънкожилен) мин.	16 AWG
Сечение на твърд проводник (едно/многожилен) макс.	2 AWG
Сечение на твърд проводник (едно/многожилен) макс.	35 mm²
Сечение на твърд проводник (едно/многожилен) мин.	1,5 mm²
Сечение на твърд проводник (едно/многожилен) мин.	16 AWG
Сигнализиране в устройството	оптична
Степен на защита	IP20
Устойчивост на късо съединение при макс. защита от пренапрежение в мрежата	50 kA eff
