Разрядник за ток на мълния, 3-полюсен + NPE
Кат. № 5096878 | Електронен артикулен номер (EAN) 4012195077084
- Описание на продукта
-

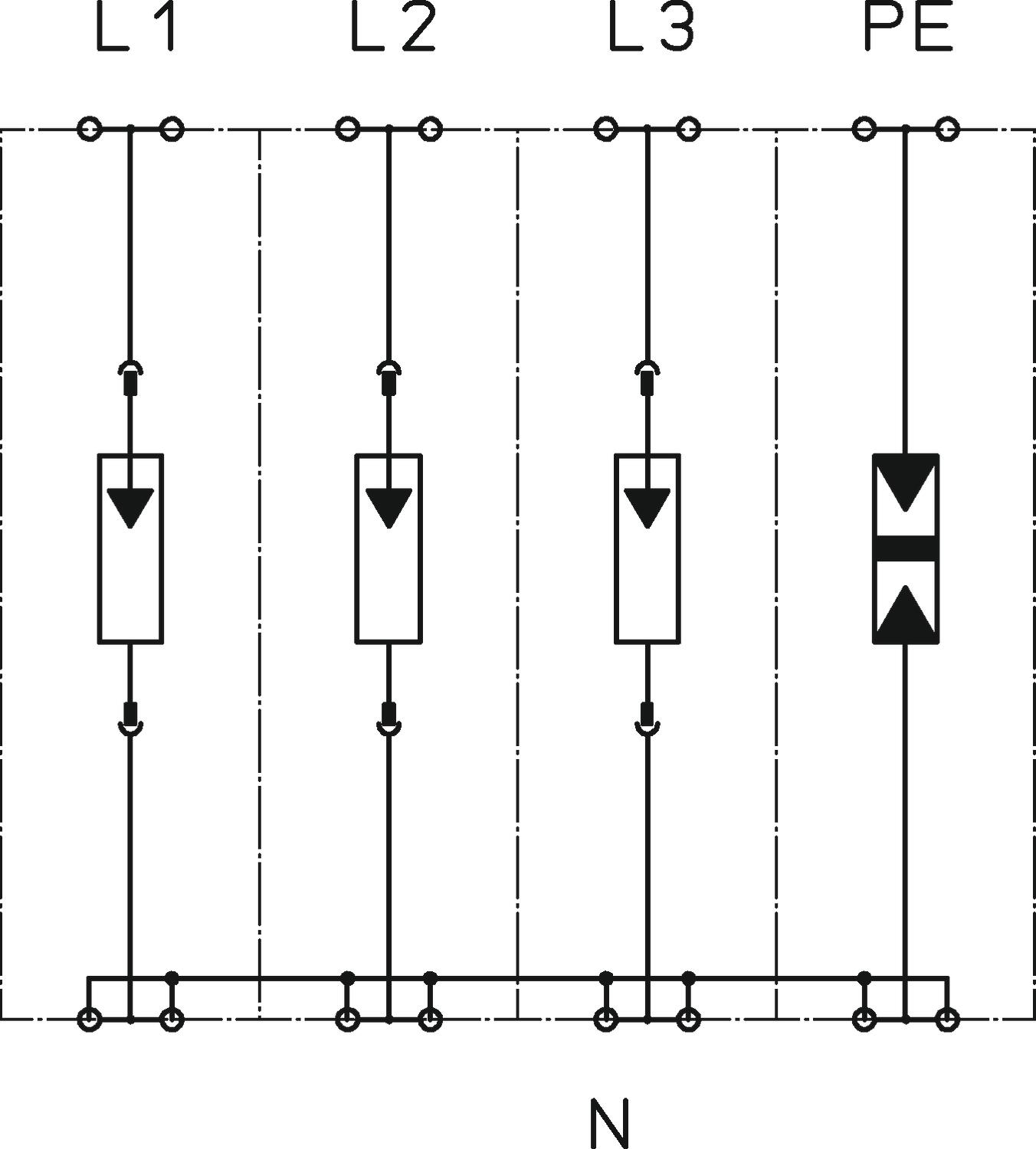

Описание на продуктаКомплект LightningController, 4-полюсен, за приложение в TN-S и TT-мрежи:
Предварително подготвен и готов за присъединяване, състоящ се от:
Разрядник за ток на мълния Тип 1 съгласно EN 61643-11 за интерфейс 0 на 1 (LPZ) според концепцията за мълниезащитни зони по IEC 61312-1 респ. DIN VDE 0185-305.
MC 125-B/NPE: N-PE-искров разрядник Тип 1 по IEC 61643 за TN-S- и TT-системи.
• в съответствие с изискванията на VDE-AR-N 4100
• Горна и долна част, на щепселна връзка
• за отвеждане на ток 50 kA (10/350 µs) на полюс
• Ниво на защита < 2,0 kV
• За остатъчен ток в мрежата 25 kA Ipeak
• вкл. капачки за обозначаване на контактите
• капсулован искров разрядник, за вграждане в стандартни кутии за разпределителни табла
Приложение: Промишлени съоръжения, за зоната преди електромера съгл. VDE-AR-N 4100
*Необходима дължина кабел: 5 m
-
- Технически данни
-
Технически данни
LPZ (Lightning Protection Zone) 0→1 SPD по EN 61643-11 Тип 1 SPD по IEC 61643-1 class I Вид монтаж Профилна шина 35 mm Вид проводник за уред за пренапреженова защита Електропровод AC Височина 69 mm Време на задействане <100 ns Във вид на мрежа Други Дистанционна сигнализация не Дължина 100 mm Експлоатационна температура макс. 85 °C Експлоатационна температура мин. -40 °C Ех-изпълнение не Изпълнение 3+NPE Изпълнение на полюсите 3+N/PE Клас на изпитване тип 1 да Макс. защита от свръх-ток в мрежата 500 Макс.допълн.предпазител 500 A Максимално продължително напрежение AC 255 V Номинален разряден ток (8/20 µs) 50 kA Номинално напрежение АС (50/60 Hz) 230 V Продухващ не Размери 255V Разряден ток (8/20 µs) [общо] 125 kA Сечение на твърд проводник (едно/многожилен) макс. 50 mm² Сечение на твърд проводник (едно/многожилен) мин. 10 mm² Сигнализиране в устройството без сигнализация Способност за гасене на съпровождащ ток (eff) [N-PE] 10 kA Степен на защита IP20 Ударни импулси от гръмотевици (10/350 μs) 50 kA Ударни импулси от гръмотевици (10/350) [общо] 125 kA Устойчивост на късо съединение при макс. защита от пренапрежение в мрежата 25 kA Устойчивост срещу късо съединение 25 kA Ширина 140 mm - Всички типове
