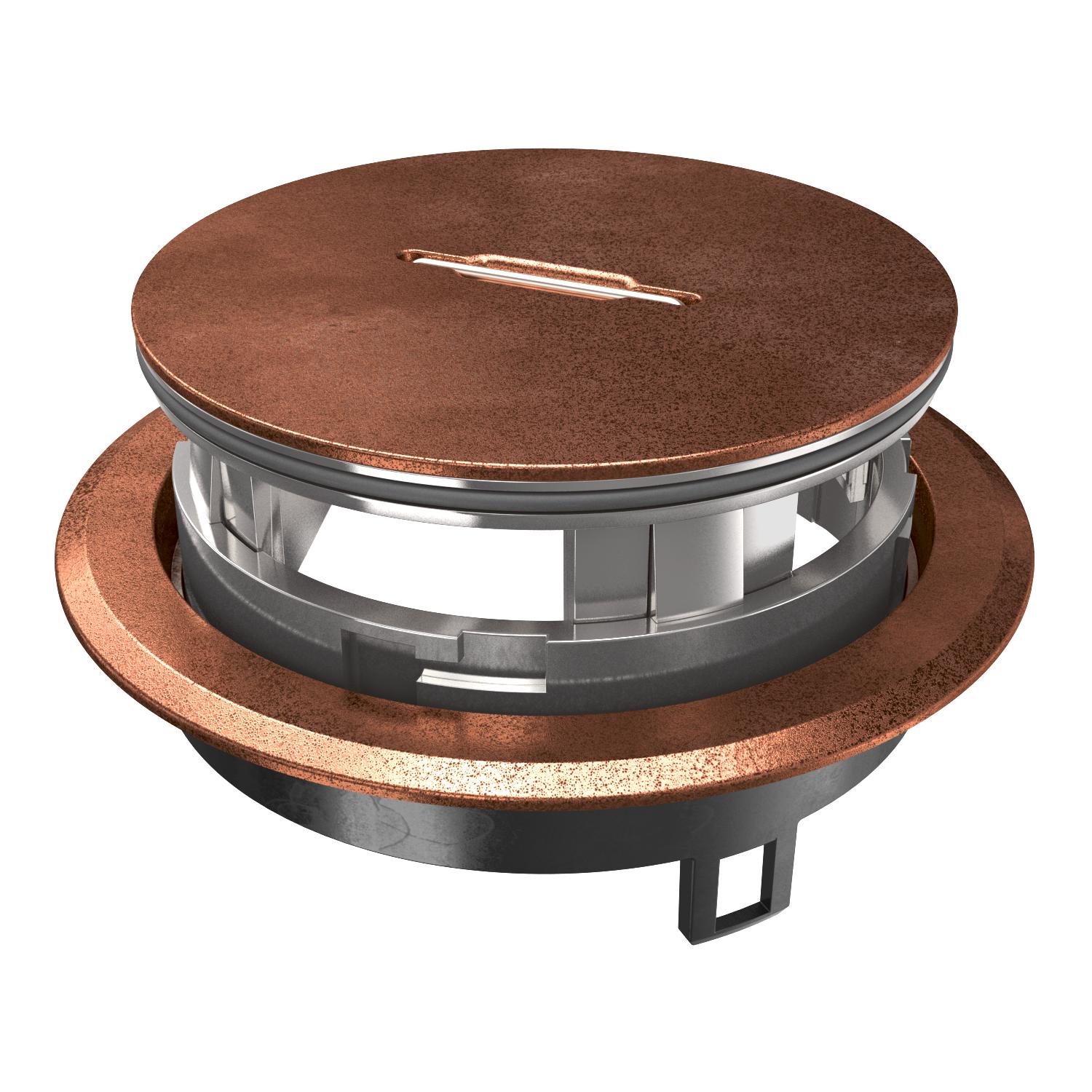

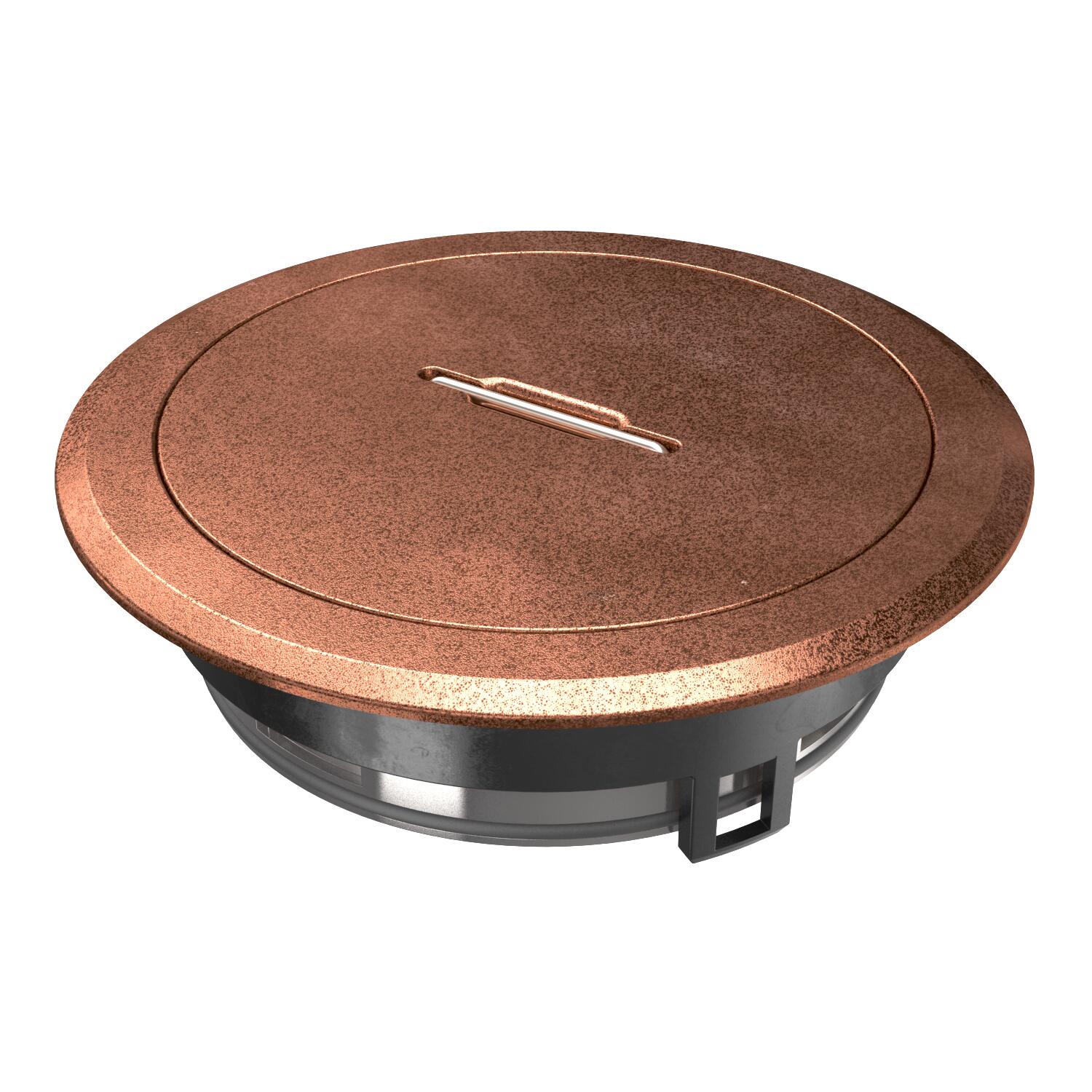

Шарнирен капак с тубус и захващаща скоба, за подова кутия GES R2, патинирана мед
Кат. № 7408864 | Електронен артикулен номер (EAN) 4012196459063
- Описание на продукта
-
Описание на продуктаШарнирен капак с тубус и захващаща скоба, за подова кутия GES R2, за директен монтаж към MT R2, приложение на закрито. В съответствие с изискванията на EN 50085-2-2 за за приложение в подове с мокро почистване.
-
- Технически данни
-
Технически данни

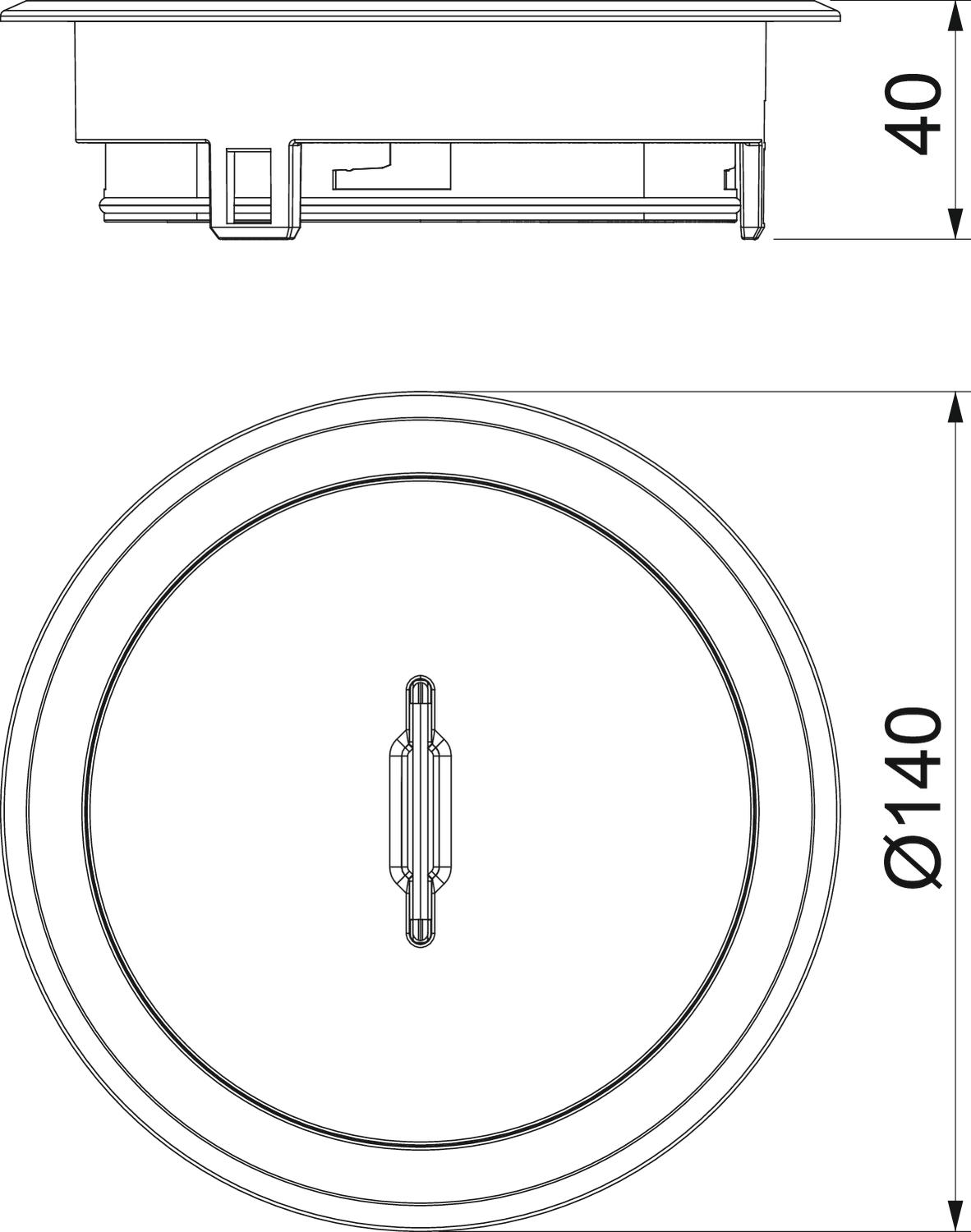

Вертикално натоварване, голяма повърхност до 15 000 N Вертикално натоварване, малка повърхност до 3 000 N Външен диаметър 140 mm Изпълнение кръгъл Изпълнение кабелен излаз Прибиращ се тубус Материал Цинкова отливка Механизъм за отваряне Захващаща скоба Повърхност с медно покритие Подходящ за вграждане в двойни подове да Подходящ за вграждане в кухи подове да Подходящ за мокро почистване да Подходящ за подподов канал не Почистване на пода мокър Предпазни рамки на подовата настилка да Разрешителни VDE С вдлъбнатина за подова настилка не Стандарт EN 50085-2-2 Степен на защита (IP) в състояние на покой IP66 Степен на защита (IP) при употреба IP20 Степен на защита IK код IK10 - Всички типове
-
Системни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Монтажна планка за информационна техника Typ C
MP R2 2C 7408806 1 Брой
Инсталационна кутия, с двоен контакт, стандарт VDE
MT R2 VDE 7408832 1 Брой
Кутия за замазка за GES R2
UD GES R2 7428526 1 Брой - Изтегляния
-
