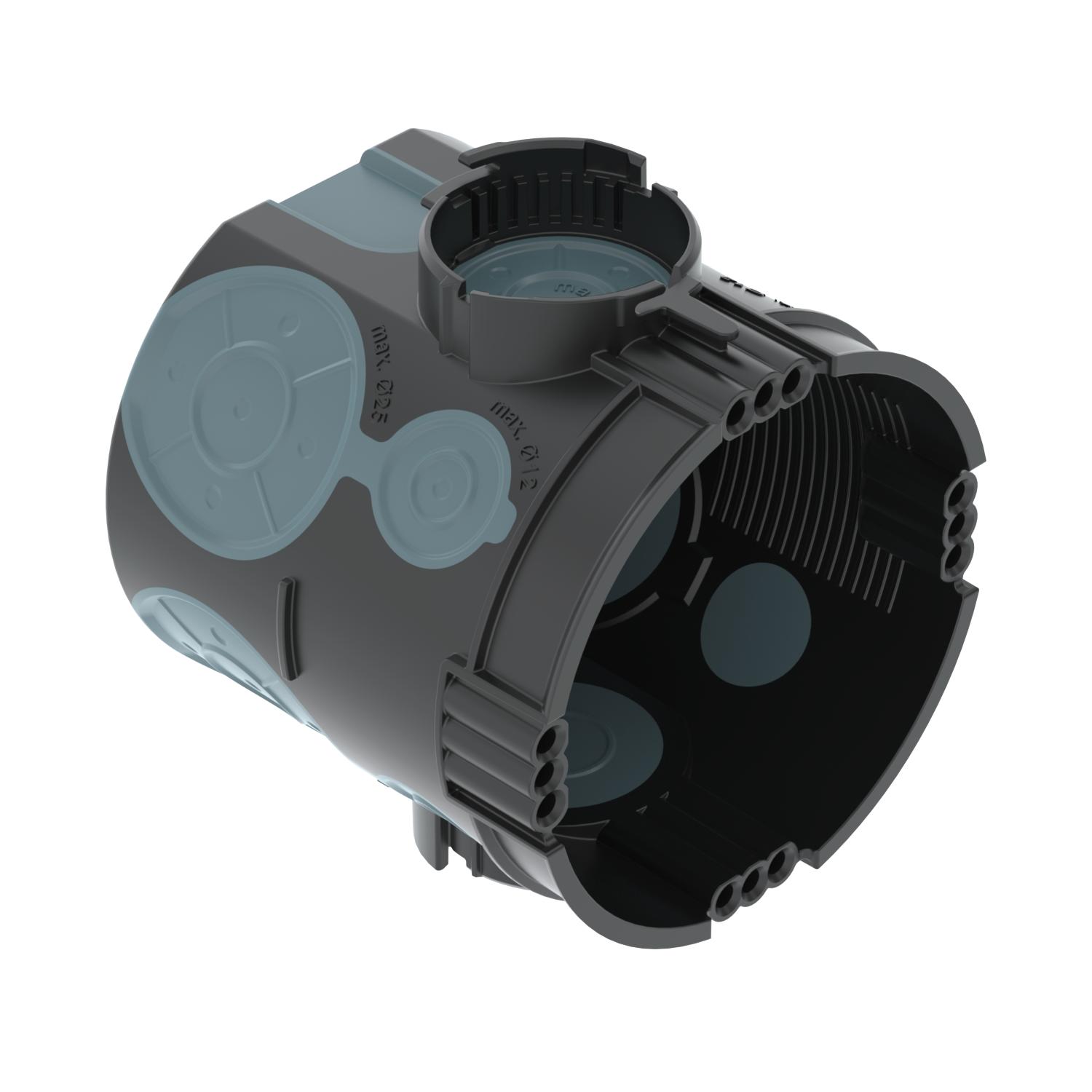

Свързваща конзола и конзола за контакти, за монтаж под мазилка, херметична, 66
Кат. № 2003708 | Електронен артикулен номер (EAN) 4012196715909
- Описание на продукта
-
Описание на продуктаКонзола за контакти, за монтаж под мазилка, с уплътнителни кабелни мембрани, монтажна дълбочина мин. 66 мм.
• 4 х 3 гнезда за винтове
• Свързващи елементи с байонетна връзка от двете страни
• 4 комбинирани отвора за тръби до Ø 20 и 25 мм
• 2 отвора до Ø 20 мм
• 6 отвора до Ø 12 мм
• 2 отвора до Ø 12 мм на дъното
Съгласно DIN 60670-1, DIN 60670-22 и DIN 49073-1.
-
- Технически данни
-
Технически данни

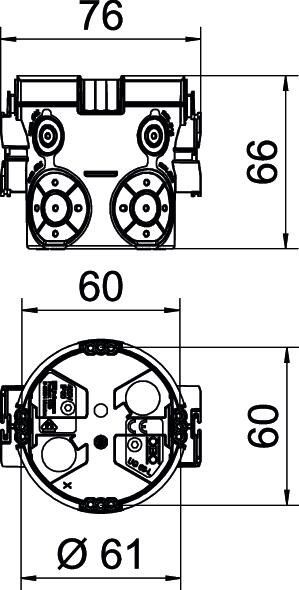

CO₂ отпечатък (GWP) от люлка до портата 0,1257 кг CO₂e / 1 брой Xерметична да без халогени да Брой входящи отвори за кабели 14 Вид на входящите кабели Проводници NYM, проводници за пренос на данни и гофрирани тръби Вид на проходния елемент на кутията Мембрана за въвеждащ отвор Височина 66 mm Въводи за тръби Ø 20 mm 2 Диаметър 60 mm за диаметър на тръба 20/25 mm Закрепване на капака Винтов материал Закрепване на контактите Винтове или разтварящи се пластини Кабелен вход отзад да Капаци Не Комбинирани въводи Ø 20/25 mm 4 Материал Полипропилен / Термопластичен еластомер неподдържащ горене материал съгласно VDE 0471/IEC 60695-2-11, температура на изпитване 650 °C Номинално сечение макс. 2,5 mm² Номинално сечение мин. 1,5 mm² Оперативно напрежение 400 V Размери Ø60mm, H66mm с винтове не Степен на защита IP30 Със закрепващ елемент за пирон не Устойчиво на удар да Форма кръгъл Цвят черно / синьо-сиво - Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Фиксиращ елемент Quick-Fix
ZU 60-QF 2003740 25 Брой
Изравнителен пръстен 12 mm, за конзоли по мазилка
ZU 12-PR 2003742 25 Брой
Изравнителен пръстен 24 mm, за конзоли по мазилка
ZU 24-PR 2003744 25 Брой
Сигнален капак 60 mm, за конзола за контакти
ZU 60-SD 2003760 50 Брой - Изтегляния
-
