Този артикул вече не се предлага. Алтернатива може да откриете тук: 2003804 / Свързваща конзола и конзола за контакти, за монтаж в кухи стени, 61

Свързваща конзола и конзола за контакти, за монтаж в кухи стени 61 | 68 | 68 | 20 mm | 8

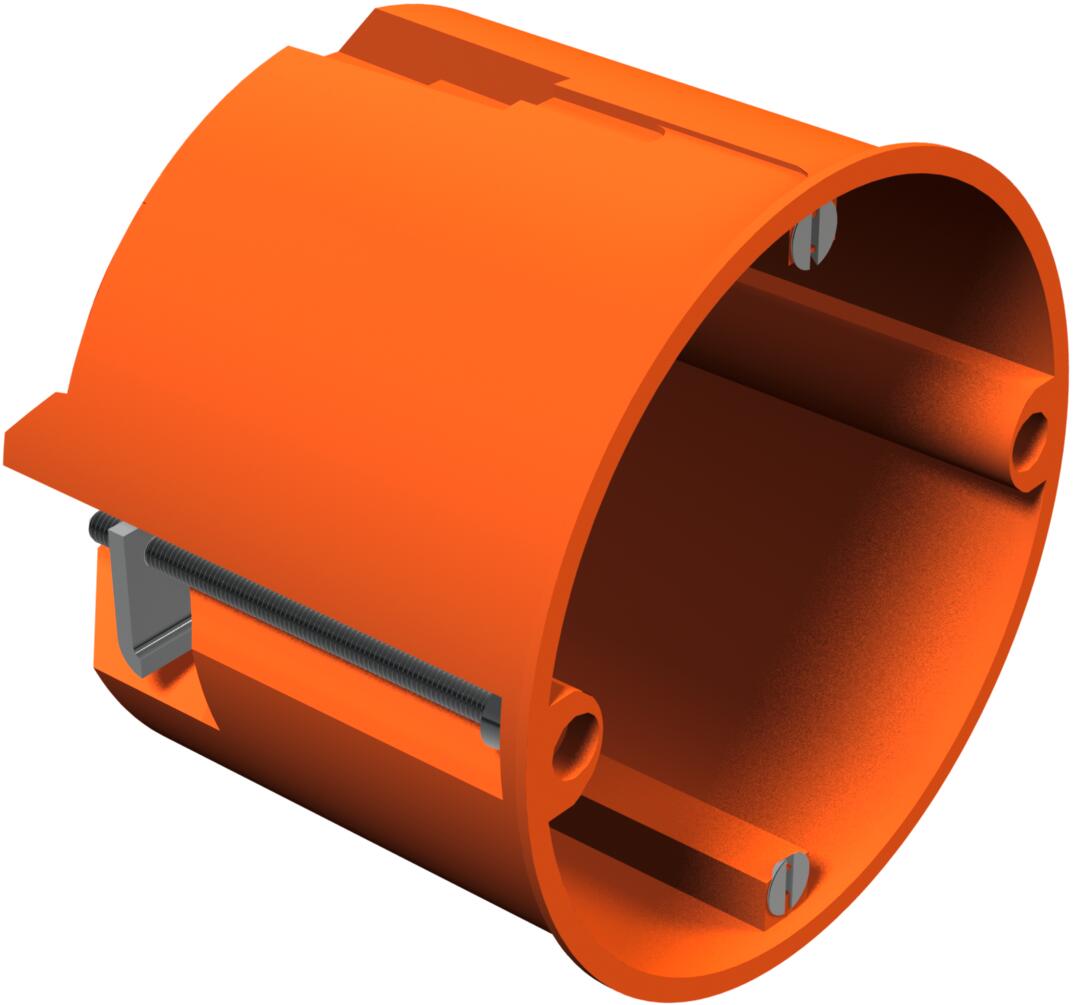

Свързваща конзола и конзола за контакти, за монтаж в кухи стени

Кат. № 2003442 | Електронен артикулен номер (EAN) 4012195032953

Кат. № / Тип	2003442 / HV 60

Височина	61 mm

Диаметър	68 mm

Измерител на фрезован отвор	68 mm

за диаметър на тръба	20 mm

Брой входящи отвори за кабели	8

Описание на продукта

Описание на продукта

Свързваща конзола и конзола за контакти, за монтаж в кухи стени, дебелина на плоскостта 7 – 35 mm. С гарантирано комбинирано разстояние от 71 мм, с възможност за преходно окабеляване с помощта на свързващи елементи при комбинации между повече на брой конзоли за контакти и свързващи конзоли, 8 разчупващи се отвора за проводници NYM, кабели за пренос на данни и тръби Ø 20 мм, Възможно приложение и като разклонителни кутии по VDE 0606-1 с двойно винтово закрепване и завинтващ се капак, клас на защита IP30.
Съгласно IEC 60670-1, IEC 60670-22 и DIN 49073-1.

Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	0,2038 кг CO₂e / 1 брой
Xерметична	не
без халогени	да
Брой входящи отвори за кабели	8
Брой на вложките	1
Вид на входящите кабели	Разчупващи се отвори за проводници NYM, проводници за данни и тръби Ø 20 mm.
Вид на проходния елемент на кутията	Предварително подготвени отвори
Височина	61 mm
Височина на пода мин.	61 mm
Диаметър	68 mm
за диаметър на тръба	20 mm
Закрепване на капака	не отговаря
Закрепване на контактите	Винтов материал
Измерител на фрезован отвор	68 mm
Кабелен вход отзад	да
Кабелни входове	8
Капаци	Не
Макс. Напречно сечение на проводника	2,5 mm²
Материал	Полипропилен

неподдържащ горене материал	VDE 0471/DIN 695 част 2-1, температура на изпитване 850°C
Номинално сечение макс.	2,5 mm²
Номинално сечение мин.	1,5 mm²
Окомплектовка	Не
Оперативно напрежение	400 V
Отстояние на винтовете на контакта	60 mm
Подпори	Не
Приложение за дебелина на плоскостта макс.	35 mm
Приложение за дебелина на плоскостта мин.	7 mm

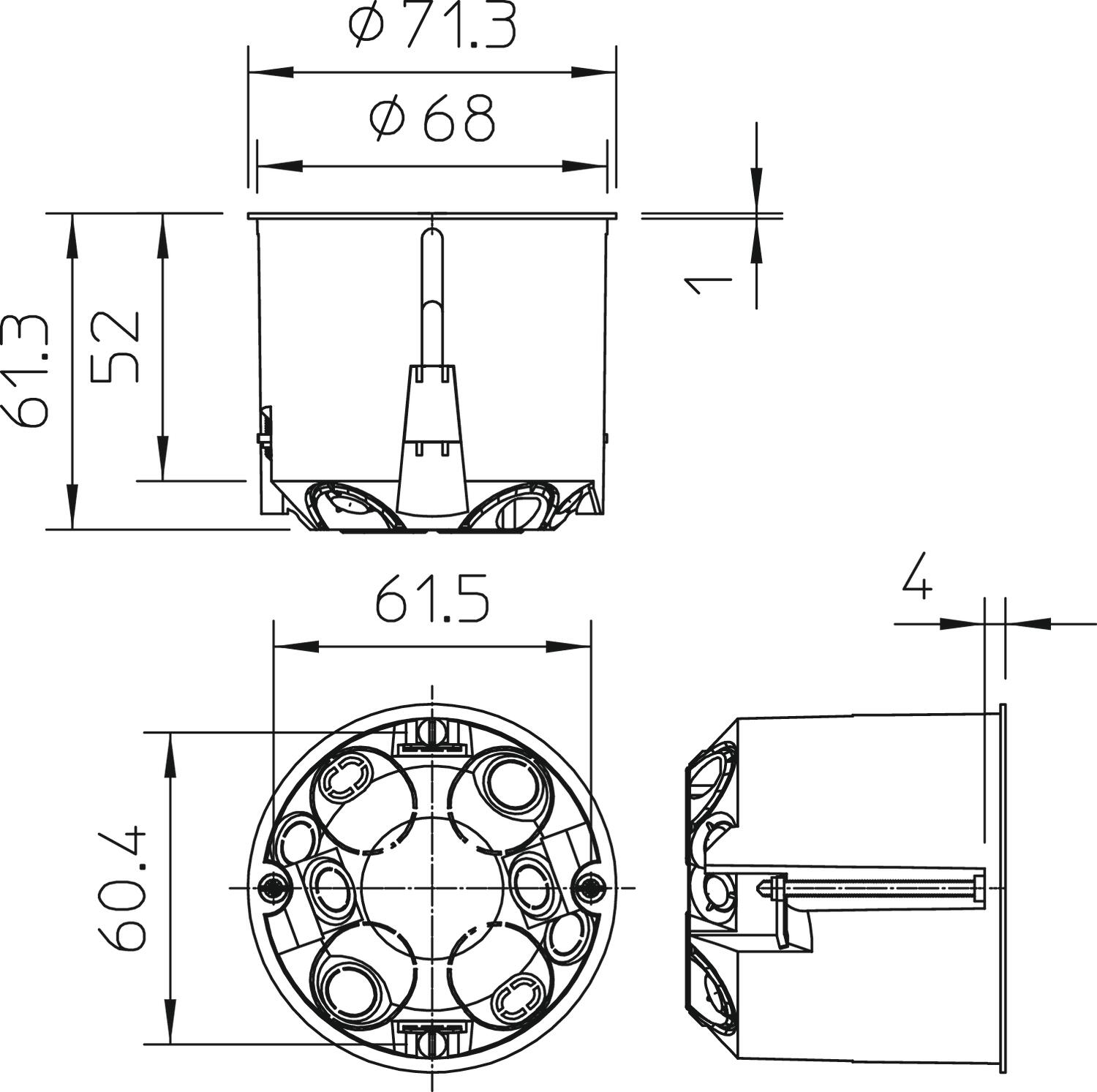

Размери	Ø68mm, H61mm
с винтове	да
С възможност за пломбиране	не
с екранировка	не
Степен на защита	IP30
Със закрепващ елемент за пирон	не
Съхраняване на функционалността	Не
Устойчиво на удар	не
Форма	кръгъл
Цвят	оранжево
