T-отклонение 60 FS
Кат. № 6038110 | Електронен артикулен номер (EAN) 4012197346775
- Описание на продукта
-

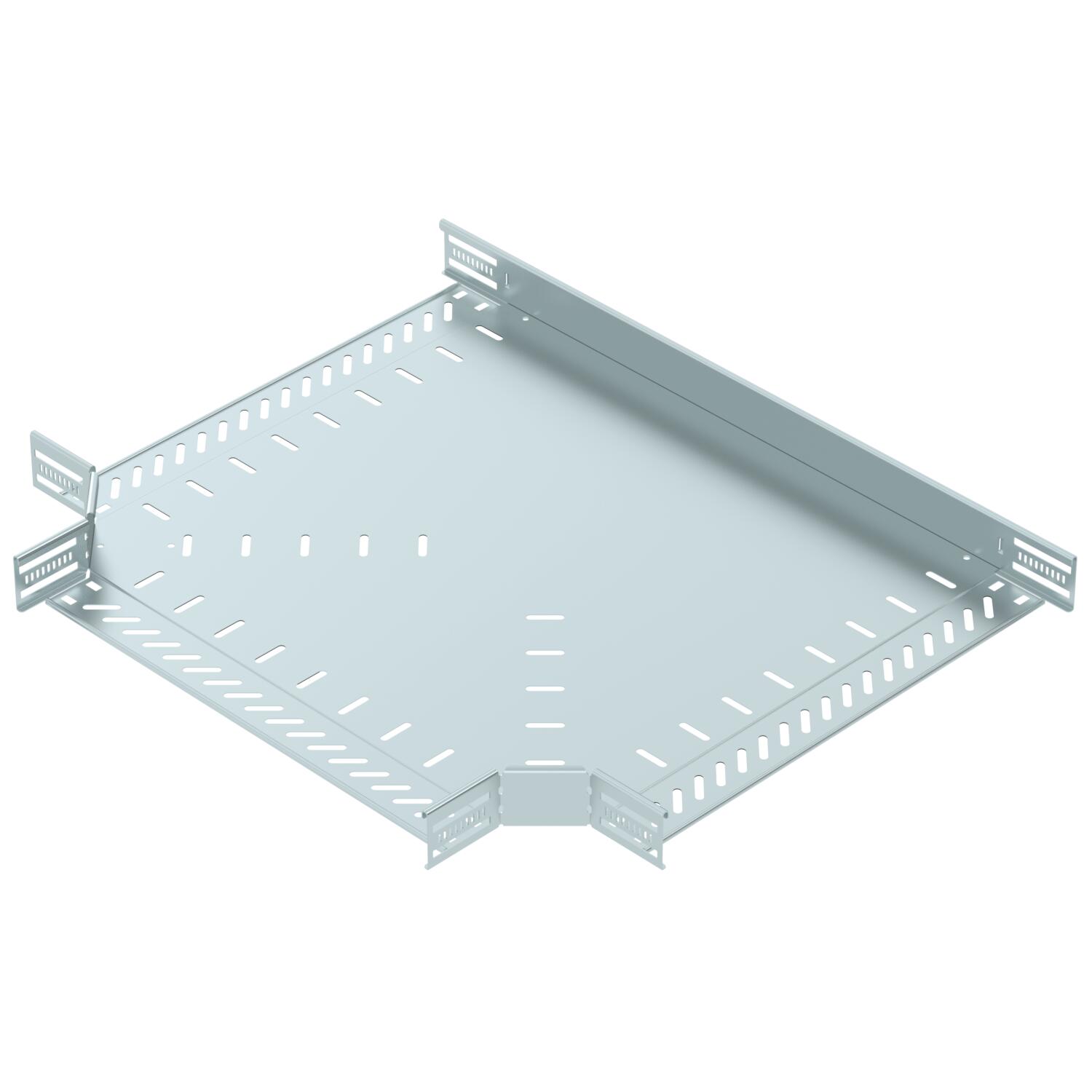

Описание на продуктаT piece for the creation of a horizontal branch, fitting for lock and screw-on cable trays of side height 60 mm. Screwless mounting with double clamps or screw connection with FRS truss-head screws and M6 combination nuts. Can be used in indoor areas. Fastening material must be ordered separately.
-
- Технически данни
-
Технически данни
Вид на съединителя система за носене на кабели завинтен/затегнат Височина 60 mm Дебелина на борда 1,25 mm Дебелина на ламарината 1 mm Дизайн Хоризонталнo Т-разклонение Едрогабаритно изпълнение не Изпълнение съединител интегрирани съединители Материал Стомана Неръждаема стомана, байцвана не Отвор по образец на NATO не Повърхност Лентово поцинкованe Препоръчителен брой винтове 24 St. Размер B 500 mm Размери 60x500 Съхраняване на функционалността не Температурен диапазон при приложение макс. 120 °C Температурен диапазон при приложение мин. -20 °C Цвят цвят цинк Ширина 500 mm Ширина на отклонението 500 mm - Всички типове
-
Всички типове
-
Монтажни принадлежности
Продукти Тип Кат. № Количество мин. VKE
Double clamp, fitting mounting A2
DOP A2 6035998 10 Брой - Изтегляния
-
