Телена скара GR-Magic® 105 FT

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	105 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Телена скара с вграден съединител, височина на борда 105 мм.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Височина	105 mm
Височина	4,13 in
Диаметър на телта	4,8 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не
Отстояние 1,0 м	1 kN/m
Отстояние 1,5 м	0,7 kN/m

Отстояние 2,0 м	0,4 kN/m
Отстояние 2,5 м	0,25 kN/m
Отстояние 3,0 м	0,25 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	17500 mm²
Полезно сечение	175 cm²
Размер H	108 mm
Размер B	200 mm

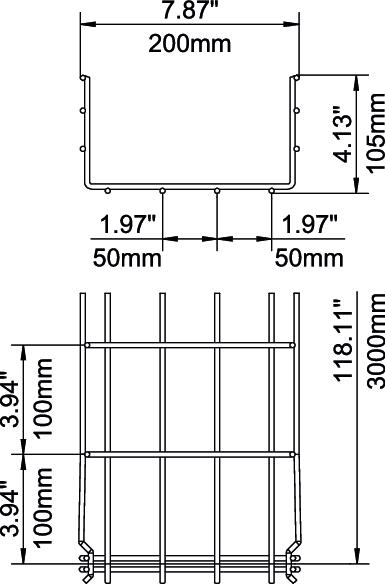

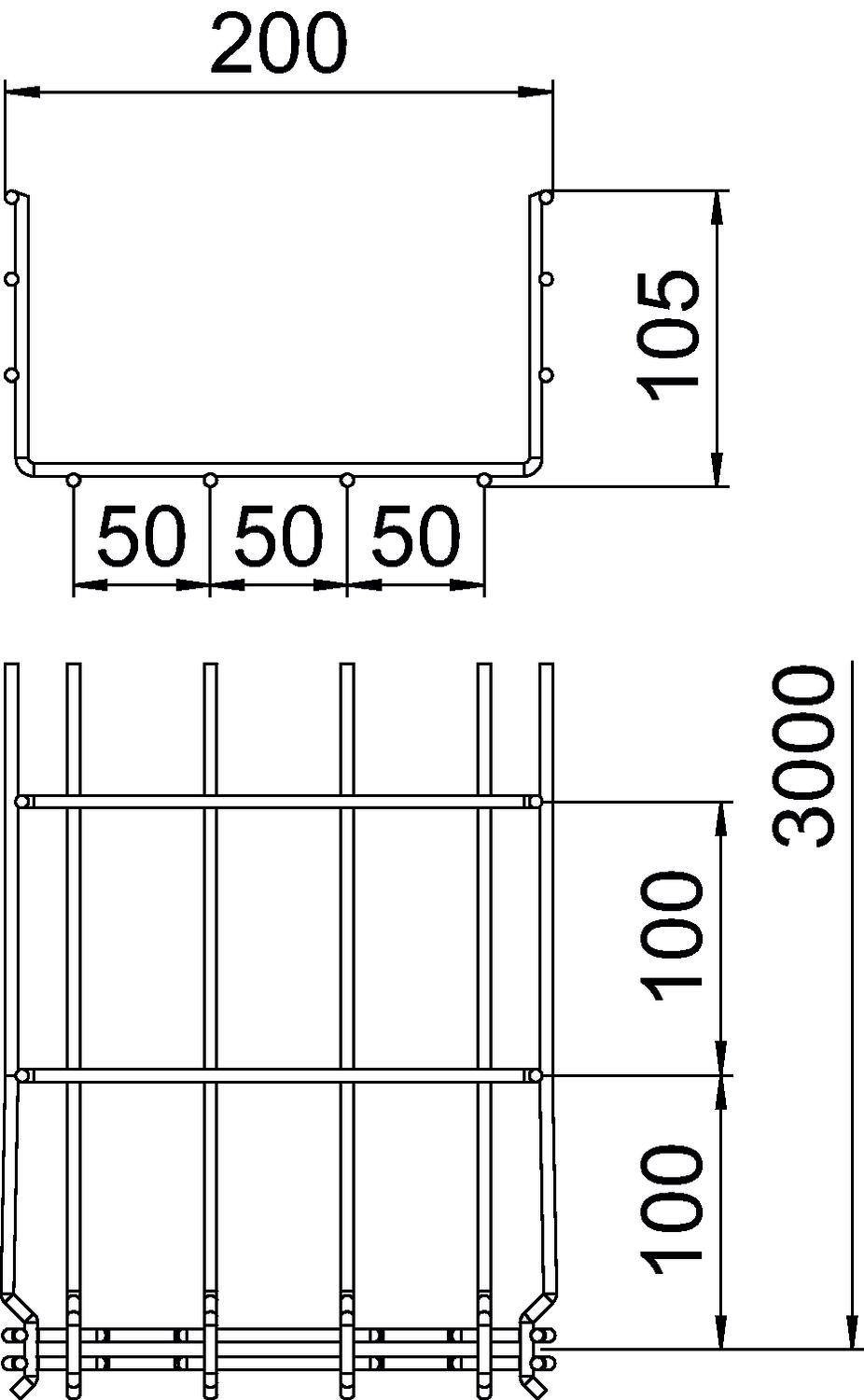

Размери	105x200x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Ширина	200 mm
Ширина	7,87 in

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	не	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	не	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	не	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	не	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	не	6002439	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	не	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	не	6002445	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FT	DGRR 200 FT	6001826	m	3 m
Ъглов съединител FT	GEV 36 FT	6016723	Брой	20 Брой

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна преграда 85 DD	TSG 85 DD	6062331	m	3 m
Планка за отклонение на кабели FT	KAB GR FT	6220142	Брой	10 Брой
