Телена скара GR-Magic® 105 G

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	105 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

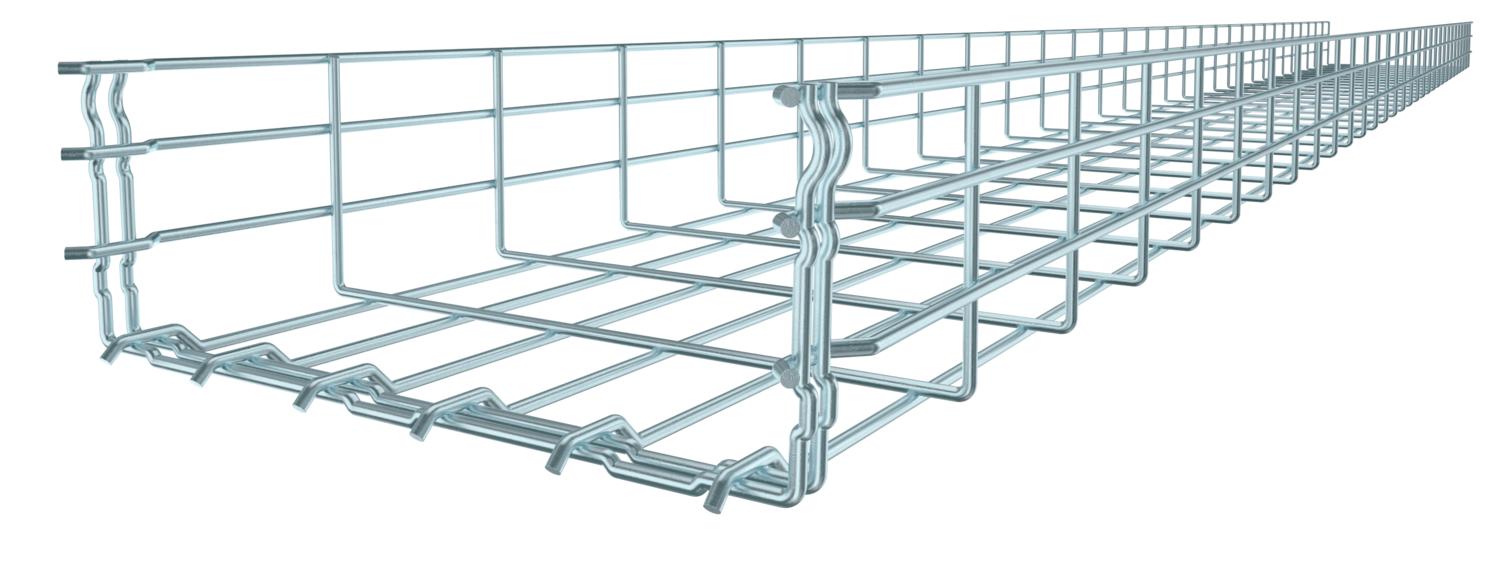

Телена скара с вграден съединител, височина на борда 105 mm.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	1,8532 кг CO₂e / 1 Метър
Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Височина	105 mm
Височина	4,13 in
Диаметър на телта	3,9 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не
Отстояние 1,0 м	0,8 kN/m
Отстояние 1,5 м	0,55 kN/m

Отстояние 2,0 м	0,37 kN/m
Отстояние 2,5 м	0,27 kN/m
Отстояние 3,0 м	0,25 kN/m
Повърхност	лентово поцинковане
Полезно сечение	8200 mm²
Полезно сечение	82 cm²
Размер H	108 mm
Размер B	100 mm

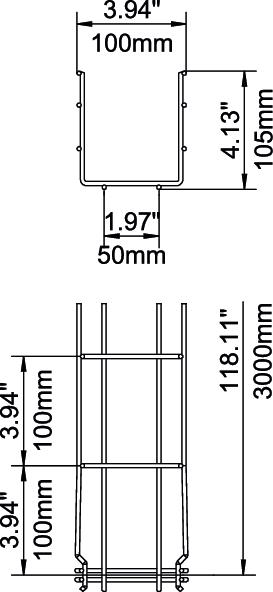

Размери	105x100x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк
Ширина	100 mm
Ширина	3,94 in

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	не	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	не	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	не	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	не	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	не	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	не	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	не	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	не	6002417	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FS	DGRR 100 FS	6001842	m	3 m
Ъглов съединител G	GEV 36 G	6016715	Брой	20 Брой

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна преграда 85 FS	TSG 85 FS	6062114	m	3 m
Планка за отклонение на кабели FS	KAB GR FS	6220139	Брой	10 Брой
