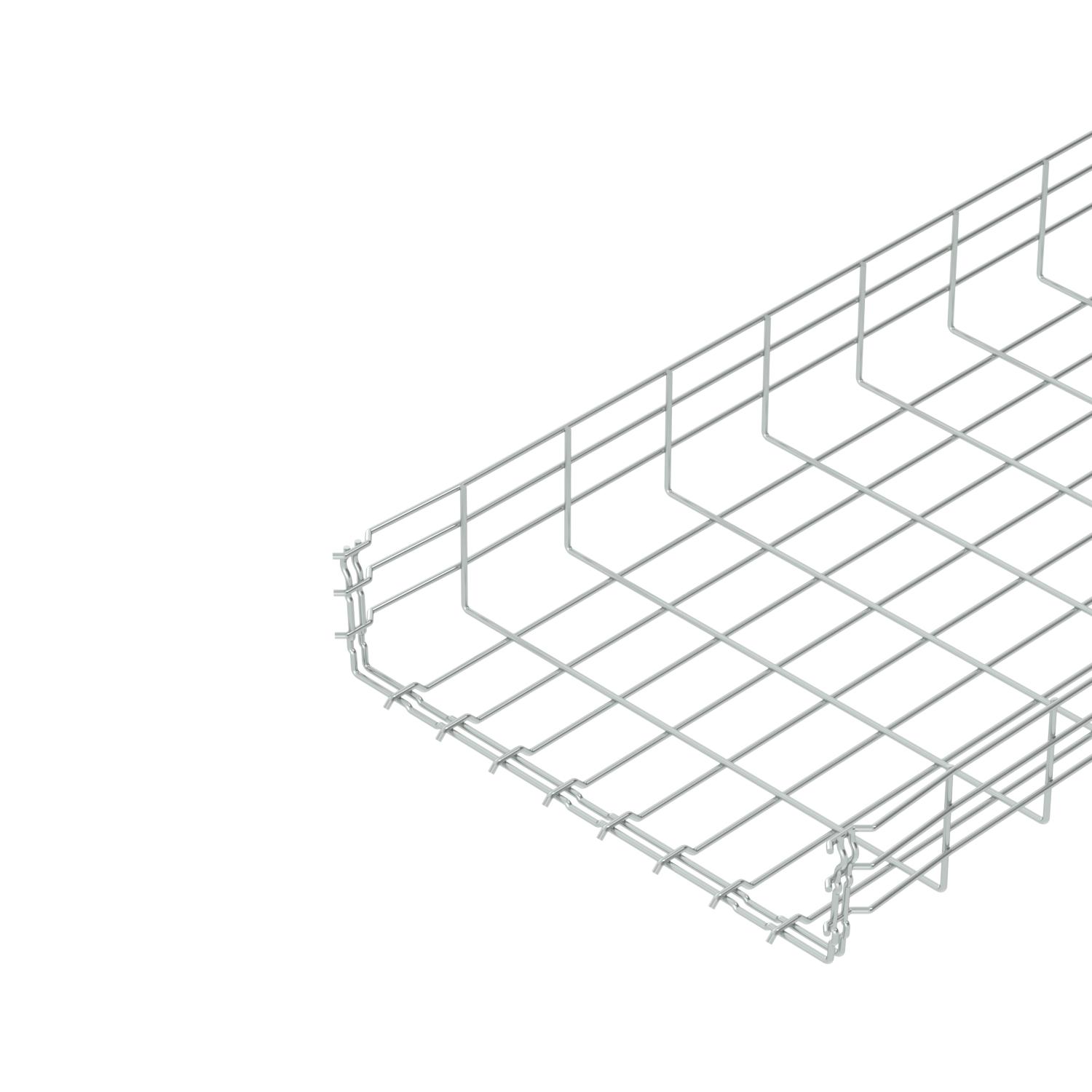

Телена скара GR-Magic® 105 G

Кат. № 6002413 | Електронен артикулен номер (EAN) 4012196020874

3000 mm
105 mm
не
Описание на продукта
Описание на продукта
Телена скара с вграден съединител, височина на борда 105 mm.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.
  • Съюз на работещите в областта на електротехниката, електрониката и инф. технологии, Германия
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
Технически данни

Технически данни

CO₂ отпечатък (GWP) от люлка до портата 5,2284 кг CO₂e / 1 Метър
Безболтов съединител да
Вид на съединителя система за носене на кабели Закрепване с щракване
Вид профил U-образна форма
Височина 4,13 in
Височина 105 mm
Диаметър на телта 4,8 mm
Дължина 3000 mm
Едрогабаритно изпълнение не
Изпълнение съединител интегрирани съединители
Интегрирана разделителна стена Не
Материал Стомана
Неръждаема стомана, байцвана не
Отстояние 1,0 м 1,6 kN/m
Отстояние 1,5 м 0,8 kN/m
Отстояние 2,0 м 0,5 kN/m
Отстояние 2,5 м 0,33 kN/m
Отстояние 3,0 м 0,3 kN/m
Повърхност лентово поцинковане
Полезно сечение 41100 mm²
Полезно сечение 411 cm²
Размер H 108 mm
Размер B 450 mm

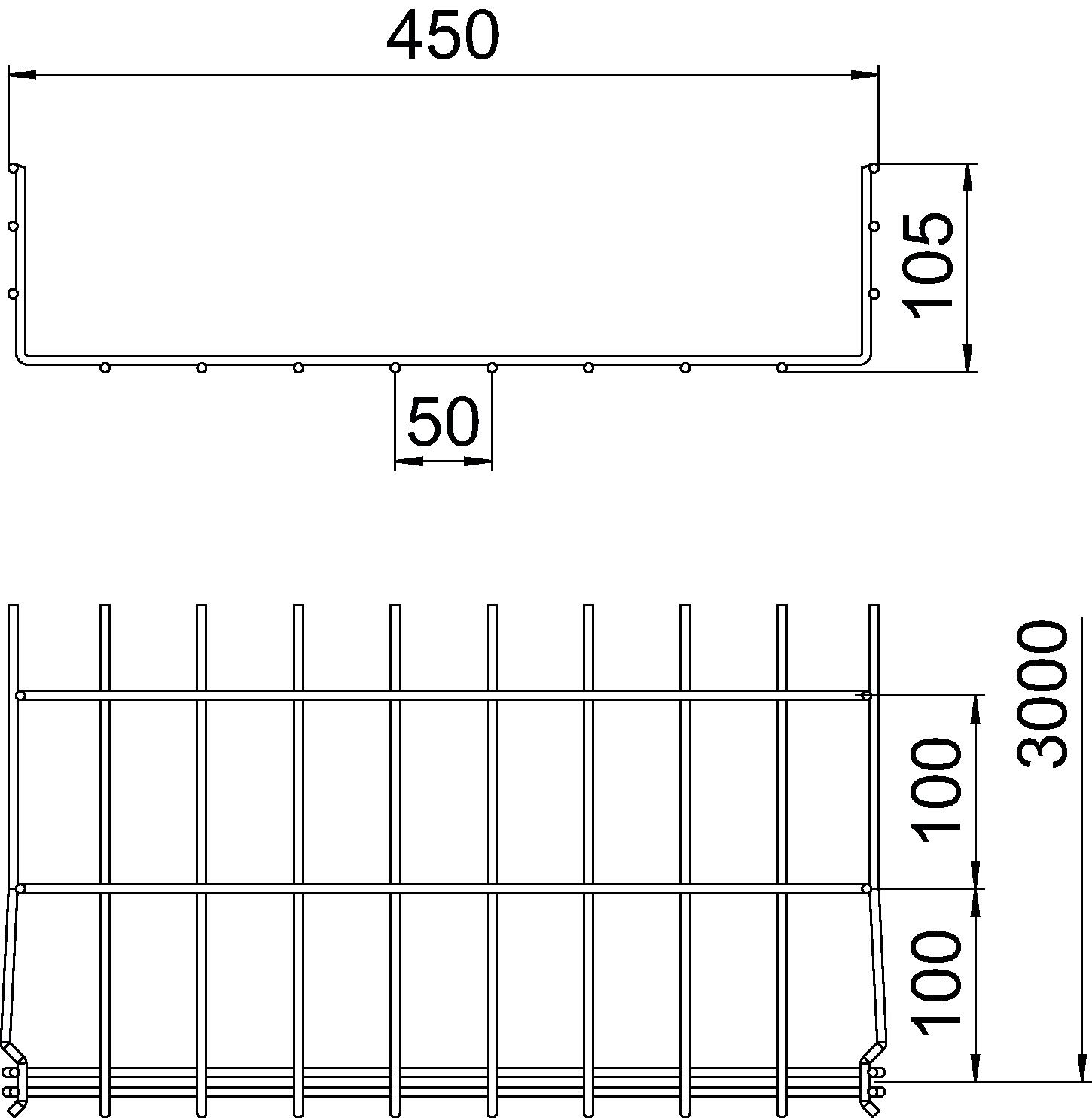

Размери 105x450x3000
Съхраняване на функционалността не
Тип тест на натоварване по IEC 61537 Тип II
Цвят цвят цинк
Ширина 17,72 in
Ширина 450 mm
Всички типове

Всички типове

Тип Дължина Ширина Височина Диаметър на телта Полезно сечение Съхраняване на функционалността Кат. № Количество мин. VKE
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² не 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² не 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² не 6002406
3 m
GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² не 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² не 6002410
3 m
GRM 105 450 G 3000 mm 450 mm 105 mm 4,8 mm 411 cm² не 6002413
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² не 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² не 6002417
3 m
Принадлежности

Системни принадлежности

Продукти Тип Кат. № Количество мин. VKE
Ъглов съединител G Ъглов съединител G GEV 36 G 6016715
20 Брой
