Телена скара GR-Magic® 35 G

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	35 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността	не

Описание на продукта

Описание на продукта

Mesh cable tray with shaped connector of side height 35 mm.
Магнитно затихване чрез екраниране без капак 15 dB, с капак 25 dB.

Технически данни

CO₂ отпечатък (GWP) от люлка до портата	2,9635 кг CO₂e / 1 Метър
Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Височина	35 mm
Височина	1 in
Диаметър на телта	4,8 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не

Отстояние 1,0 м	0,75 kN/m
Отстояние 1,5 м	0,22 kN/m
Отстояние 2,0 м	0,15 kN/m
Повърхност	лентово поцинковане
Полезно сечение	71,3 cm²
Полезно сечение	10500 mm²
Размер B	300 mm

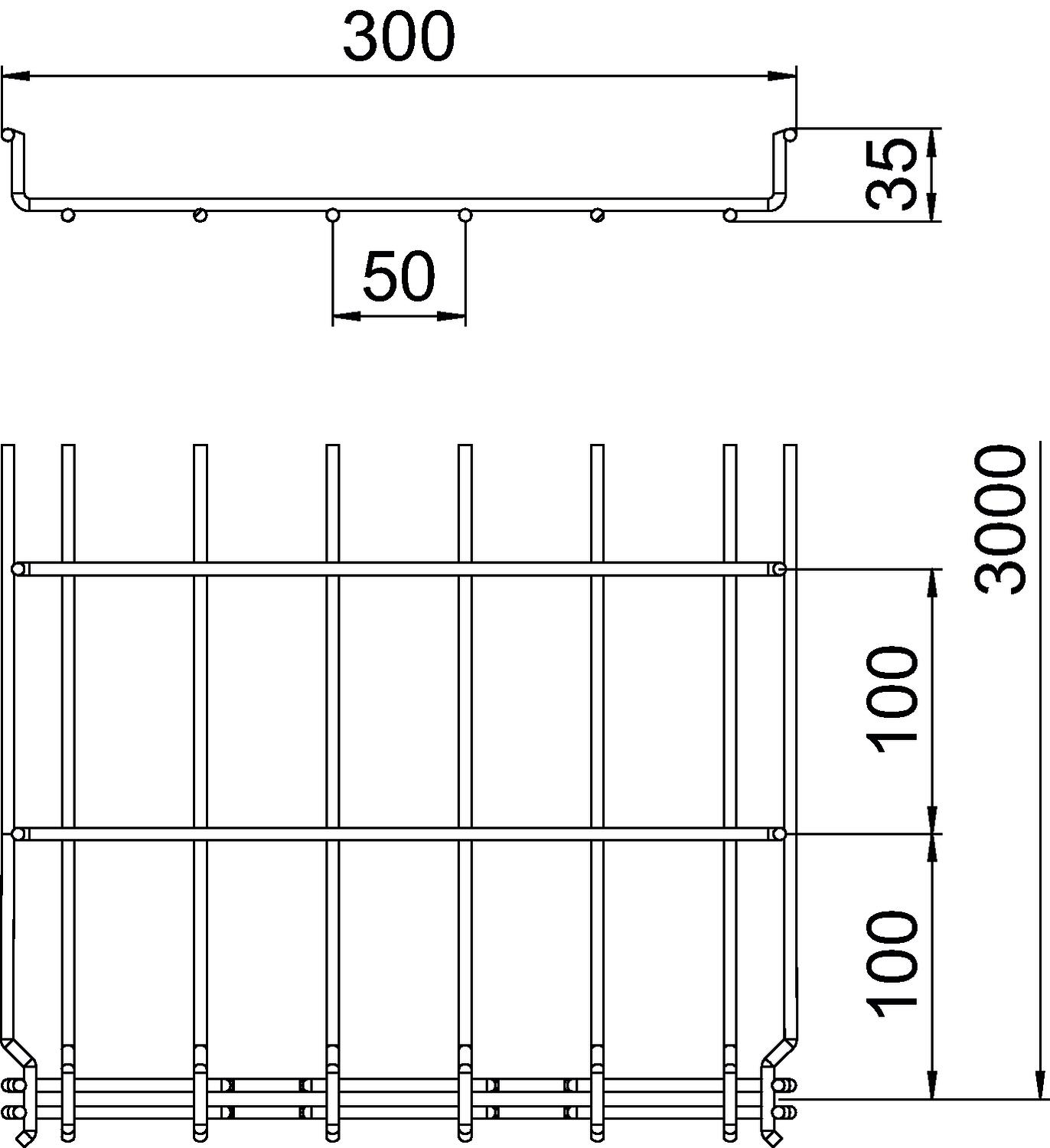

Размери	35x300x3000
Съхраняване на функционалността	не
Тип тест на натоварване по IEC 61537	Тип II
Цвят	цвят цинк
Ширина	11,81 in
Ширина	300 mm

Технически данни

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 35 50 G	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	не	6000060	m	3 m
GRM 35 100 G	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	не	6000062	m	3 m
GRM 35 150 G	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	не	6000063	m	3 m
GRM 35 200 G	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	не	6000064	m	3 m
GRM 35 300 G	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	не	6000066	m	3 m

Принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FS	DGRR 300 FS	6001848	m	3 m
Ъглов съединител G	GEV 36 G	6016715	Брой	20 Брой

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителни стена 30 FS	TSG 30 FS	6062050	m	3 m
Планка за отклонение на кабели FS	KAB GR FS	6220139	Брой	10 Брой
