Телена скара GR-Magic® 55 FT 3000 | 400 | 55 | 4,8 | 175 | да

Телена скара GR-Magic® 55 FT

Кат. № 6001428 | Електронен артикулен номер (EAN) 4012196815111

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	55 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността

Описание на продукта

Описание на продукта

Телена скара с оформен съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране: без капак 15 dB, с капак 25 dB.

Точни параметри към UL-сертификата - в съответното разрешително

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Височина	2,17 in
Височина	55 mm
Диаметър на телта	4,8 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не
Отстояние 1,0 м	0,9 kN/m
Отстояние 1,5 м	0,6 kN/m

Отстояние 2,0 м	0,3 kN/m
Отстояние 2,5 м	0,25 kN/m
Повърхност	Горещо поцинкованe чрез потапяне
Полезно сечение	17500 mm²
Полезно сечение	175 cm²
Противопожарна защита	Съхраняване на функционалността на специфична за кабелите носеща конструкция
Размер H	58 mm
Размер B	400 mm

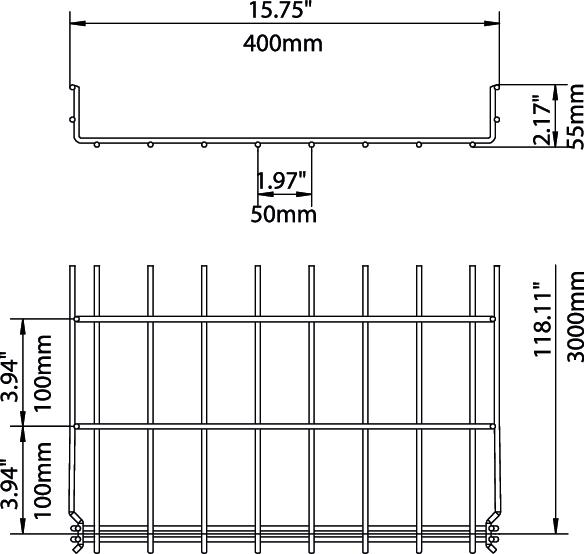

Размери	55x400x3000
Съхраняване на функционалността	да
Тип тест на натоварване по IEC 61537	Тип II
Ширина	400 mm
Ширина	15,75 in

Технически данни

Диаграма на натоварване телена скара GR-Magic тип GRM 55

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	не	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	не	6001436	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE

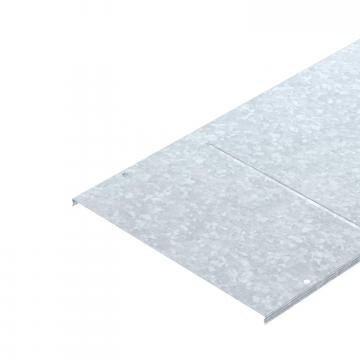

Капак за телена скара, за бърз монтаж, FT	DGRR 400 FT	6001830	m	3 m
Ъглов съединител FT	GEV 36 FT	6016723	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна преграда	TSG 45 DD	6062321	m	3 m
Планка за отклонение на кабели FT	KAB GR FT	6220142	Брой	10 Брой
