Телена скара GR-Magic® 55 G 3000 | 50 | 55 | 3,9 | 16 | да

Телена скара GR-Magic® 55 G

Кат. № 6001441 | Електронен артикулен номер (EAN) 4012195430957

Кат. № / Тип

Дължина	3000 mm

Ширина

Височина	55 mm

Диаметър на телта

Полезно сечение

Съхраняване на функционалността

Описание на продукта

Описание на продукта

Телена скара с вграден съединител с височина на борда 55 mm.
Магнитно затихване чрез екраниране: без капак 15 dB, с капак 25 dB.

Точни параметри към UL-сертификата - в съответното разрешително

Технически данни

Технически данни

Безболтов съединител	да
Вид на съединителя система за носене на кабели	Закрепване с щракване
Вид профил	U-образна форма
Височина	2,17 in
Височина	55 mm
Диаметър на телта	3,9 mm
Дължина	3000 mm
Едрогабаритно изпълнение	не
Изпълнение съединител	интегрирани съединители
Интегрирана разделителна стена	Не
Материал	Стомана
Неръждаема стомана, байцвана	не
Отстояние 1,0 м	0,35 kN/m
Отстояние 1,5 м	0,2 kN/m

Отстояние 2,0 м	0,1 kN/m
Отстояние 2,5 м	0,1 kN/m
Повърхност	лентово поцинковане
Полезно сечение	16 cm²
Полезно сечение	1600 mm²
Противопожарна защита	Употреба на противопожарни тавани
Размер H	58 mm
Размер B	52 mm

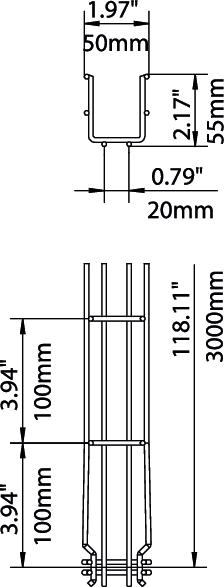

Размери	55x50x3000
Съхраняване на функционалността	да
Тип тест на натоварване по IEC 61537	Тип II
Ширина	1,97 in
Ширина	50 mm

Технически данни

Диаграма на натоварване телена скара GR-Magic тип GRM 55

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Всички типове

Всички типове

Тип	Дължина	Ширина	Височина	Диаметър на телта	Полезно сечение	Съхраняване на функционалността	Кат. №	Количество	мин. VKE
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	да	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	да	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	да	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	да	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	да	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	да	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	не	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	не	6001454	m	3 m

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Капак за телена скара, за бърз монтаж, FS	DGRR 50 FS	6001840	m	3 m
Ъглов съединител G	GEV 36 G	6016715	Брой	20 Брой

Монтажни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Разделителна преграда 45 FS	TSG 45 FS	6062033	m	3 m
Планка за отклонение на кабели FS	KAB GR FS	6220139	Брой	10 Брой
