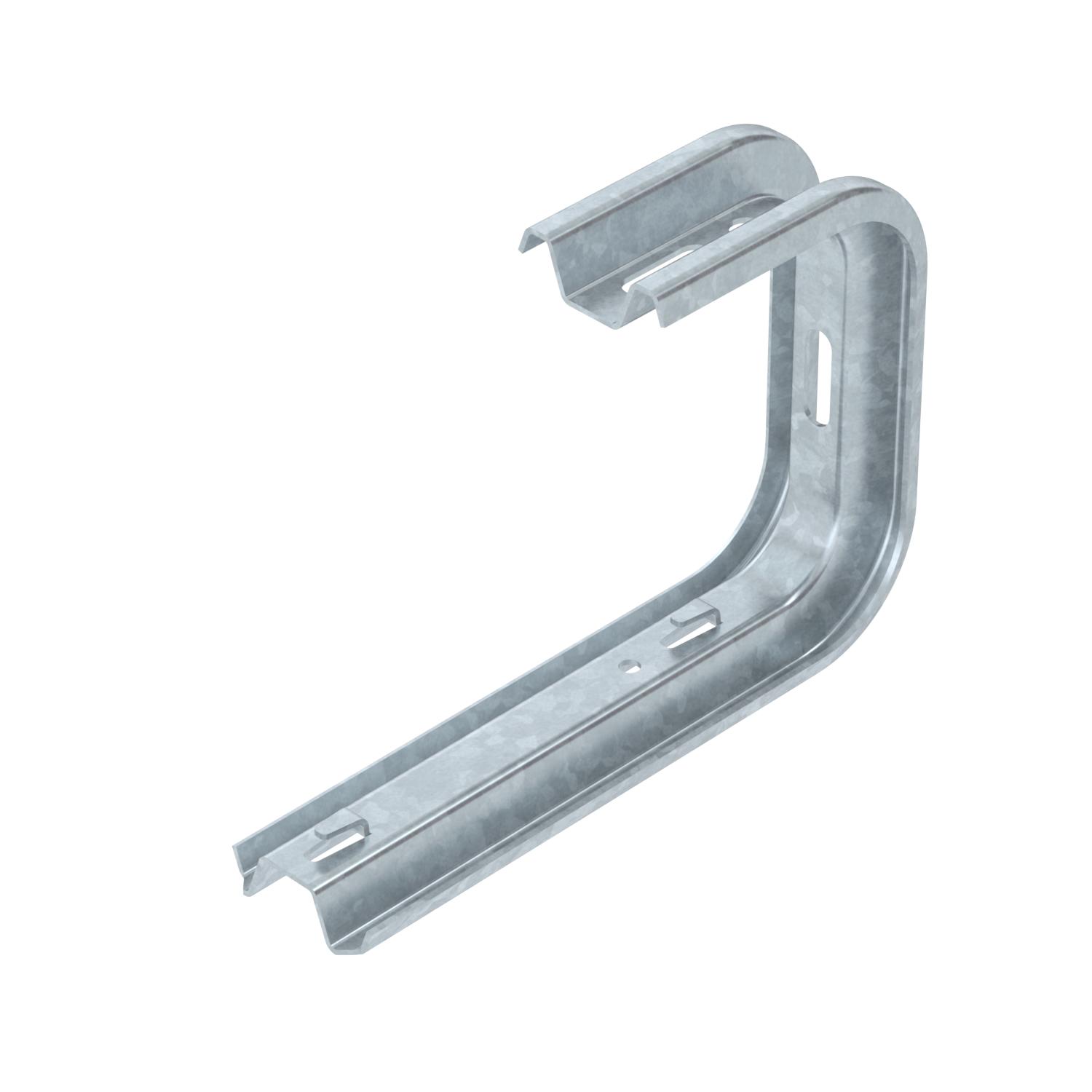

TP-стенен/таванен носач за телени скари FT
Кат. № 6365981 | Електронен артикулен номер (EAN) 4012195076919
- Описание на продукта
-
Описание на продуктаTP-стенни/таванни носачи с оформен държач за безболтово закрепване на телени скари.
-
- Технически данни
-
Технически данни

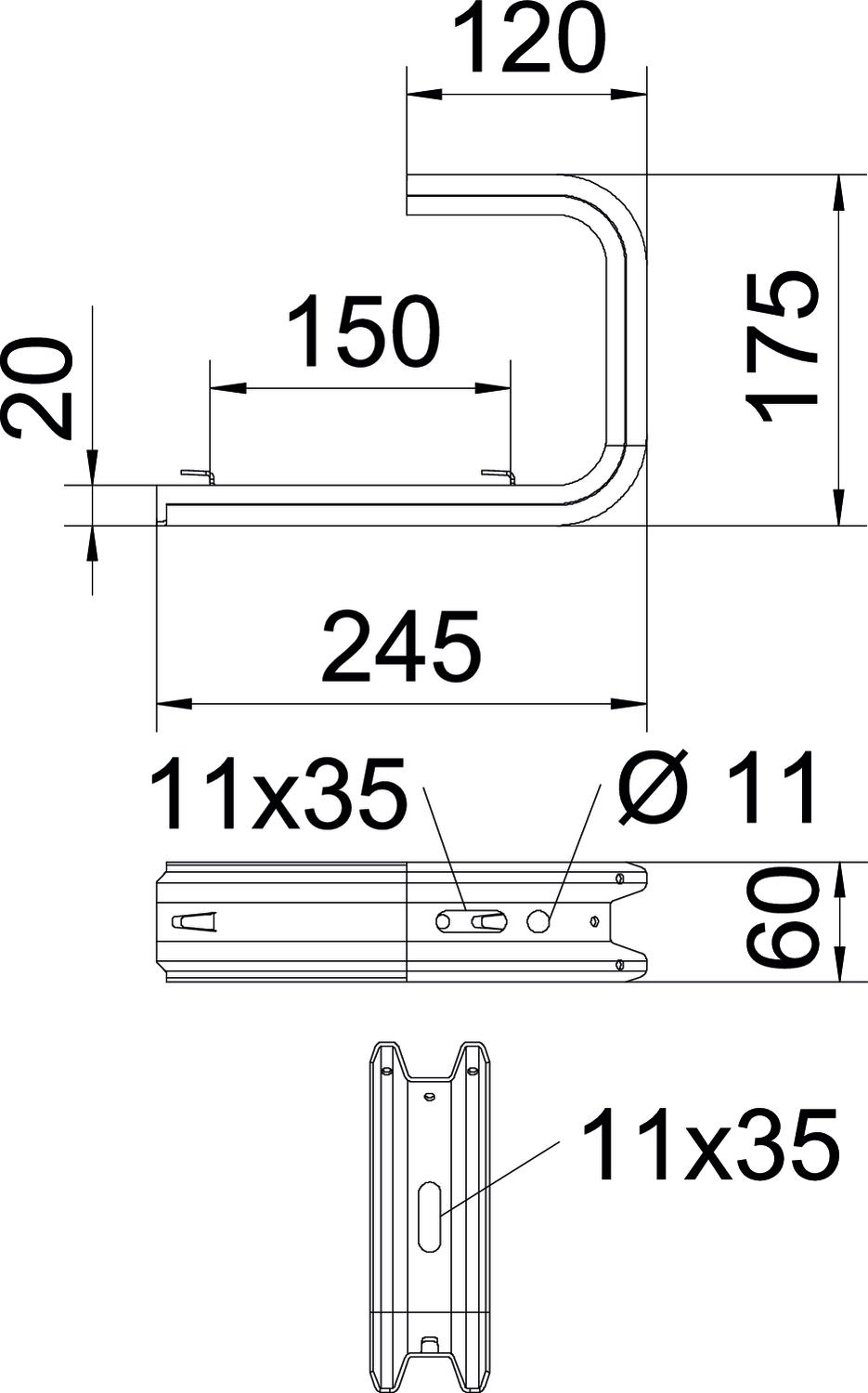

F в kN стена 0,87 kN F в kN таван 0,8 kN Височина 60 mm Дължина 175 mm за ширина макс. 200 mm за ширина мин. 200 Изпълнение Стенен/таванен носач Материал Стомана Повърхност Горещо поцинкованe чрез потапяне Приложение за кабелна скара не Приложение за кабелна стълба не Приложение за телена скара да Размер B 245 mm Размер L 150 mm Размери B245mm Съхраняване на функционалността не Цвят цвят цинк Ширина 245 mm Технически данни
Диаграма на натоварване таванна конзолa TPDG
-
Bending of the bracket tip at permitted bracket load
-
Permitted bracket load in kN without man load
-
Load curve with bracket lengths in mm
-
