Трегер-клема с отвор с резба 58 | 23,5 | 54 | | | | 26 | | 3,5 |
morepic-1 morepic-2

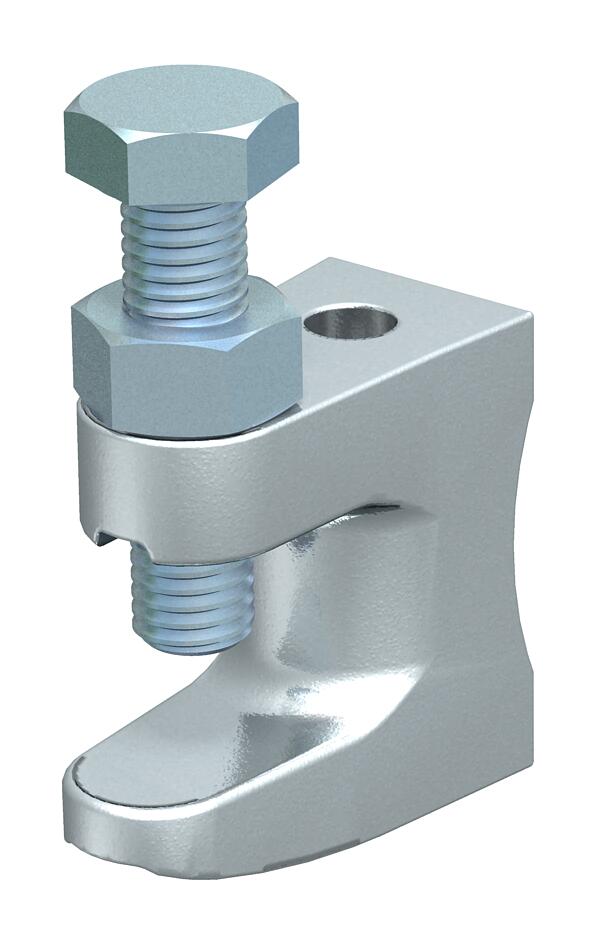

Трегер-клема с отвор с резба

Кат. № 1488090 | Електронен артикулен номер (EAN) 4012195151159

Описание на продукта
Описание на продукта
C резба

21: 21 Nm
Технически данни

Технически данни

Вид закрепване завинтване
Вид на присъединяване/компонент Резба
Височина 54 mm
Дебелина на фланеца F макс. 26 mm
Дължина 58 mm
Макс. въртящ момент на затягане 21 Nm
Материал Отливка
Метрична резба 12
Приложение за носеща шпилка, метрична 12

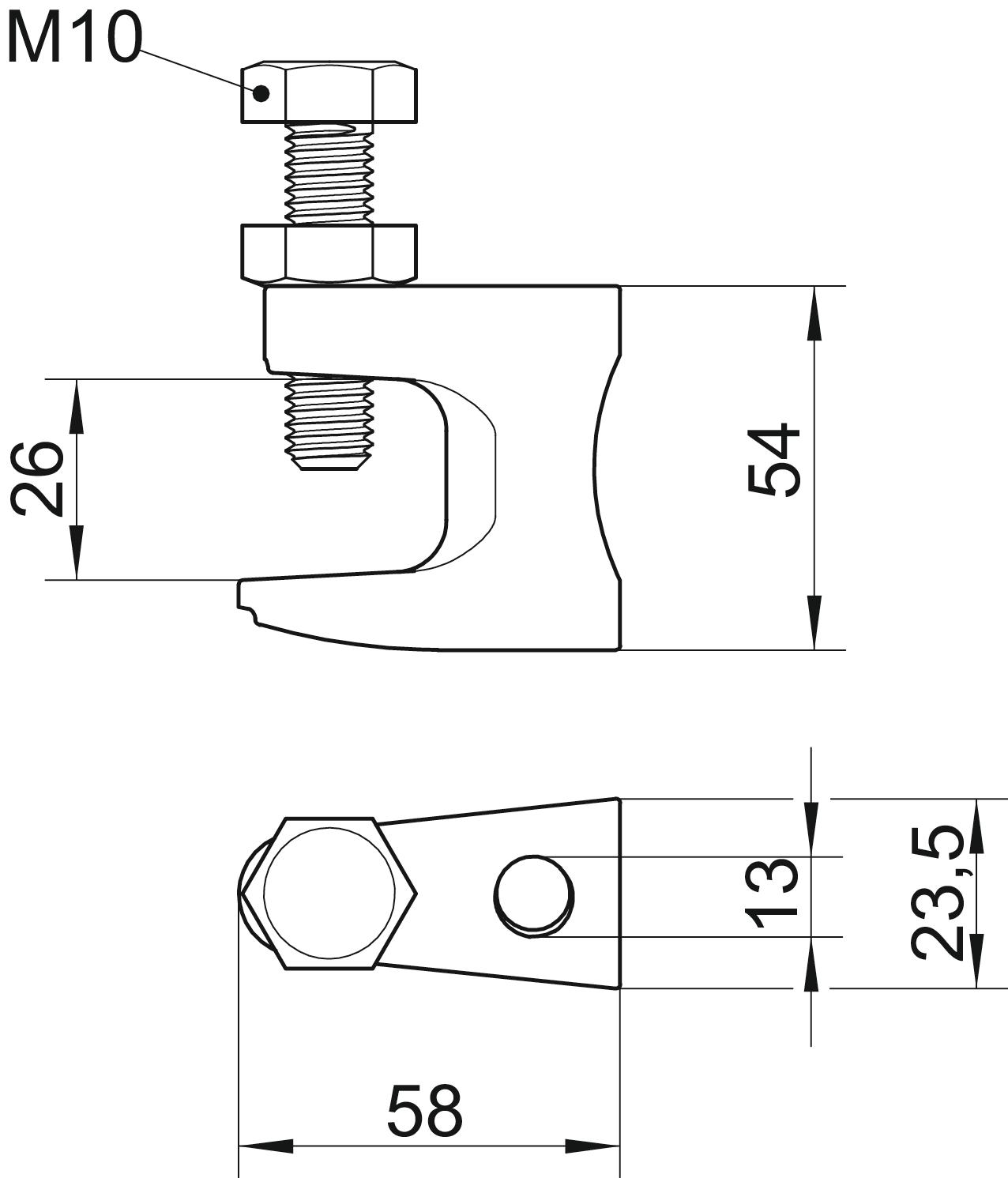

Размер G (mm) M10
Размер H 54 mm
Размер B 23,5 mm
Размер F 26 mm
Размер L 58 mm
Размери 0-26mm
Разрушаващ товар 3,5 kN
Регулируем шарнир не
С шарнирна връзка не
Ширина 23,5 mm
Всички типове

Всички типове

Тип Дължина Ширина Височина Дебелина на фланеца F макс. Разрушаващ товар Кат. № Количество мин. VKE
FL1-G M8 TG 38 mm 19 mm 35 mm 18 mm 1,2 kN 1488074
50 Брой
FL2-G M10 TG 44 mm 21 mm 42 mm 20 mm 2,5 kN 1488082
50 Брой
FL3-G M12 TG 58 mm 23,5 mm 54 mm 26 mm 3,5 kN 1488090
25 Брой
Изтегляния

Изтегляне

ЕС Декларация за съответствие FL3-G M12 TG / 1488090 , 0.06MB , pdf
Изтегляне
REACH Декларация за съответствие FL3-G M12 TG / 1488090 , 0.12MB , pdf
Изтегляне
RoHS Декларация за съответствие FL3-G M12 TG / 1488090 , 0.12MB , pdf
Изтегляне

FL3-G M12 TG / 1488090
