Универсална кутия GRAF9, за подове за почистване с вода, с релефен капак | R9 | графитено черно; RAL 9011

Универсална кутия GRAF9, за подове за почистване с вода, с релефен капак

Кат. № 7405750 | Електронен артикулен номер (EAN) 4012195866992

Кат. № / Тип	7405750 / GRAF9-2 U 9011

Номинален размер на модулите за вграждане на контакти	R9

Цвят	графитено черно; RAL 9011

Описание на продукта

Описание на продукта

Кутия за вграждане на контакти с тубус за подове с мокро почистване за до 12 единични контакта Modul 45 в 3 универсални носача UT4, приложение в канални системи и системни подове на закрито.
Кутия за вграждане на контакти с тубус, за подове с мокро почистване, 3-секционна, за вграждане на монтажни носачи MT9. С възможност за монтаж на 3 монтажни рамки APMT5.

Технически данни

Технически данни

Брой на конзолите	3
Брой на контактите, които могат да се вграждат	12
Вертикално натоварване, голяма повърхност	до 10 000 N
Вертикално натоварване, малка повърхност	до 3 000 N
Височина на пода мин.	80 mm
Възможност за монтаж на уплътнение	да
Външен диаметър	325 mm
Диаметър на вграждане	305
Дълбочина на вграждане	80 mm
Изпълнение	кръгъл
Изпълнение за тежки товари	да
Изпълнение кабелен излаз	Прибиращ се тубус
Материал	Алуминиева отливка
Механизъм за отваряне	Въртящо се ключе
Номинален размер на модулите за вграждане на контакти	R9
Подходящ за вграждане в двойни подове	да

Подходящ за вграждане в кухи подове	да
Подходящ за мокро почистване	да
Подходящ за подподов канал	да
Подходящи за подподов канал с монолитно покритие	да
Подходящи за подравнен с пода затворен подподов канал	да
Почистване на пода	мокър
Предпазни рамки на подовата настилка	да
Размери	Ø325x74
Разрешителни	VDE
Рамково изпълнение	Предпазна рамка за подова настилка
С вдлъбнатина за подова настилка	не
Степен на защита (IP) в състояние на покой	IP45
Степен на защита (IP) при употреба	IP20
Степен на защита IK код	IK10
Тип система на вграждане	UT4
Цвят	графитено черно; RAL 9011

Всички типове

Всички типове

Тип	Номинален размер на модулите за вграждане на контакти	Цвят	Кат. №	Количество	мин. VKE
GRAF9-2 U 9011	R9	графитено черно; RAL 9011	7405750	Брой	1 Брой

Принадлежности

Системни принадлежности

Продукти	Тип	Кат. №	Количество	мин. VKE
Универсална конзола UT3, с рамка за контакти Modul 45®, дължина 165 mm	UT3 45 3	7408723	Брой	1 Брой

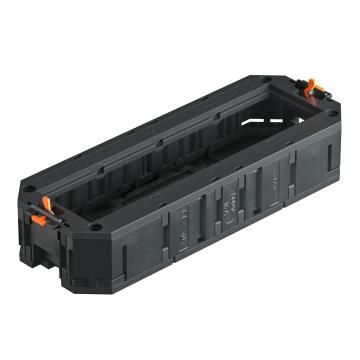

Универсална конзола UT4, с рамка за контакти Modul 45®, дължина 208 mm	UT4 45 4	7408727	Брой	1 Брой
