Защита от пренапрежение V20, за фотоволтаични инсталации, 600 V DC 3 | IP20

Защита от пренапрежение V20, за фотоволтаични инсталации, 600 V DC

Кат. № 5094605 | Електронен артикулен номер (EAN) 4012195708872

Кат. № / Тип	5094605 / V20-C 3PH-600

Изпълнение на полюсите	3

Степен на защита	IP20

Описание на продукта

Описание на продукта

V20 Разрядник за пренапрежение тип 2 за фотоволтаични инсталации

• цял елемент от варисторен разрядник с разделително устройство

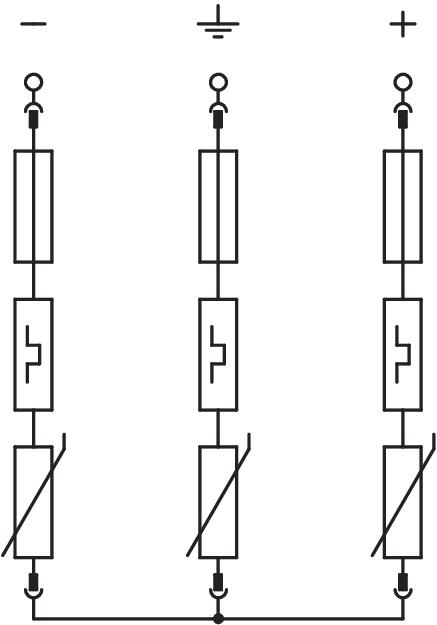

• устойчиво на грешки Y-свързване за приложение събразно VDE 0100-712 (EN 50539-12)

• изравняване на потенциали за защита от пренапрежение съобразно VDE 0100-443 (IEC 60364-4-44)

• ниво на отвеждане до 40 kA (8/20) за всеки полюс

• ниско защитно ниво DC: < 2,6 кV и Uoc max = 600V DC

• разрядник с термодинамично разделително приспособление и оптична индикация на функциите

Приложение: PV-инсталации с или без отделно изолирано мълниезащитно съоръжение

Технически данни

Технически данни

LPZ (Lightning Protection Zone)	1→2
SPD по EN 61643-11	Тип 2
SPD по IEC 61643-1	class II
Вид монтаж	Профилна шина 35 mm
Вид проводник за уред за пренапреженова защита	Електропровод DC (PV)
Време на задействане	<25 ns
Във вид на мрежа	Други
Дистанционна сигнализация	не
Експлоатационна температура макс.	80 °C
Експлоатационна температура мин.	-40 °C
Изпълнение	3-полюсно за PV-системи
Изпълнение на полюсите	3
Клас на изпитване тип 2	да
Макс. защита от свръх-ток в мрежата	125

Макс.допълн.предпазител	125 A
Максимален разряден ток (8/20 μs)	40 kA
Максимално продължително напрежение DC	600 V
Ниво на защита Жило/Жило	< 2,6 V
Ниво на защита Жило/Земя	< 2,6 V
Номинален разряден ток (8/20 µs)	20 kA
Продухващ	не
Размери	600V DC
Сечение на проводника, гъвкав (тънкожилен) мин.	25 mm²
Сечение на твърд проводник (едно/многожилен) макс.	35 mm²
Сечение на твърд проводник (едно/многожилен) мин.	2,5 mm²
Сигнализиране в устройството	оптична
Степен на защита	IP20
