Пренапреженова защита във взривоопасни зони на промишлеността
Когато опасността от експлозия е особено голяма
Мълнии и пренапрежения във взривоопасни зони могат да доведат до пагубни последствия, ако няма достатъчно надеждна и професионално изпълнена мълниезащита и защита от пренапрежение. Всички предприятия, които произвеждат горими вещества, преработват или ги складират, са застрашени от експлозия. Професионална мълниезащита и защита от пренапрежения, каквато се изисква по EC 62305-3 и IEC 62305-3 за застрашени от експлозия зони, може да се реализира с одобрените изделия на ОБО Беттерманн. Тук специални продукти са , Искровият разрядник EX ISG H за взривоопасни зони и специални защитни уреди за техника за пренос на данни, измерване, управление и регулиране За външната мълниезащита на разположение е системата isCon® .
Застрашени от експлозии зони са всички помещения, в коите газове, пари, мъгла или прах, създаващи взривоопасни съединения с въздуха, могат да се окажат във високи концентрации.

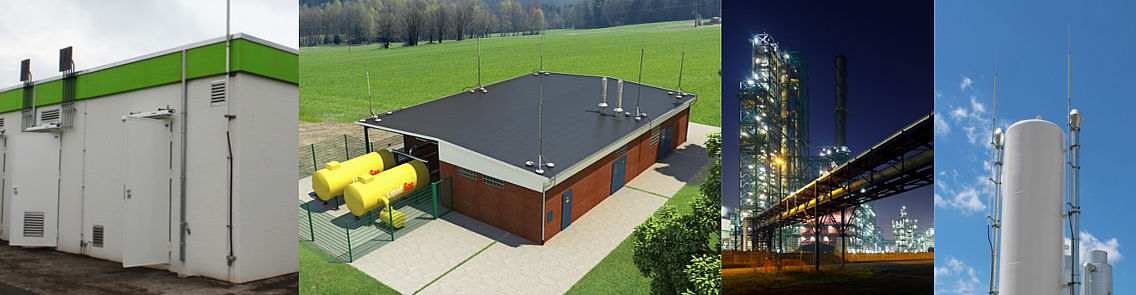

Такива зони са, например, следните съоръжения:
- Газорегулиращи и измервателни станции
- разпределителни станции
- хранилища
- рафинерии
- производствени мощности на химическата и фармацевтичната промишленост
Мълниезащита и пренапреженова защита са равностойни на превантивна противопожарна защита
Освен горимо вещество и кислород, за експлозия е необходим и източник на искра. С мерките за защита от пренапрежение и мълниезащита на ОБО източниците на искра (например електромагнитните вълни или попаденията от мълния) могат да бъдат изцяло предотвратени или контролирани чрез улавяне и отвеждане.

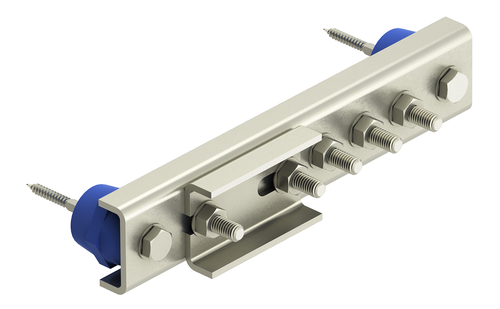

Шина за изравняване на потенциала EX PAS
Връзките на мълниезащитната система в застрашени от експлозия зони трябва да бъдат така изградени, че да няма опасност от искри при отвеждане на мълния. (Шина за изравняване на потенциала за застрашени от експлозия зони) може да се използва за изравняване на потенциала при мълниезащита по IEC 62305-3 и за защита при изравняване на потенциала по DIN VDE 0100 част 410/540.Шина за изравняване на потенциала EX PAS за защитени от взрив зони притежава следните качества:
- за приложение във всички застрашени от експлозия групи във взривоопасни зони 1/21/, съотв. 2/22
- най-висок изпитателен клас H по IEC 62561-1 за високи натоварвания (на закрито и открито)
- от устойчив на корозия материал (неръждаема стомана)

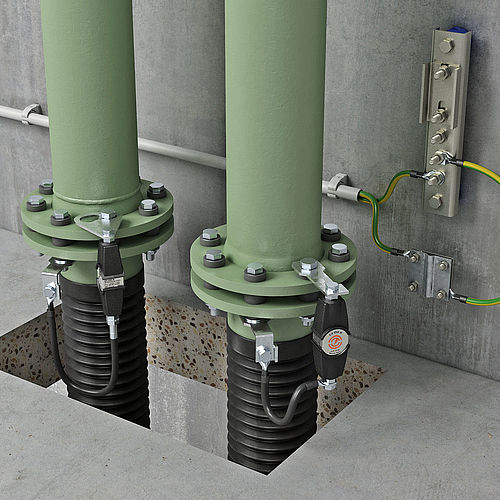

Искров разрядни EX ISG H
За да се избегне прескачане на искра при изолации във взривоопасни зони, е наложително използването на сертифицирани за такива зони искрови разрядници. Сертифицираните ATEX-/IECEx искрови разрядници EX ISG H на ОБО изолират отделните елементи от съоръжението от корозионни влияния и изпълняват изискванията за връзка на ток от мълния във взривоопасни зои по IEC 62561-3
Продуктови характеристики на искров разрядни EX ISG H:
- химическа устойчивост
- устойчивост на масла и резки температурни промени
- устойчивост на UV-лъчи и на атмосферни условия
- капсуловани под налягане стандарт "d" за взривоопасни зони: газо и прахозащитени
- устойчиви на солена вода
- най-висок изпитателен клас H по IEC 62561-3

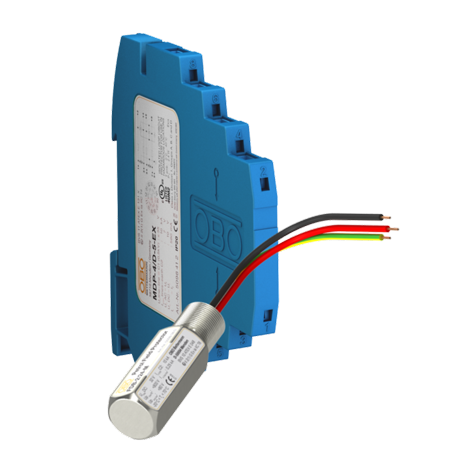

Пренапреженова защита за пренос на данни и системи за измерване, управление и регулиране
Дори и без директно попадение индуцираните напрежения могат да доведат до щети в електрически уреди, системи и компоненти за измерване, управление и регулиране, а в най-лошия случай и до експлозия. Блиц-бариерите на ОБО тип MDO са изпитани самостоятелно и са независимо сертифицирани. С висока отводителна способност до 10 kA са оптимална защита за приложение в системи за измерване, управление и регулиране.
Външна мълниезащита с отводител с устойчива на високо напрежение изолация
isCon® отводителите за външна мълниезащита, тествани по ATEX, предотвратяват директния пренос между отводителя и защитавания обект. След първата връзка към потенциала отводителят "isCon®" замества разделително отстояние Se до 0,9 м по въздух съгл. VDE 0185-305-3. Монтажът в непосредствена близост до метални и електрически съоръжения вече не е проблем. isCon® се предлага в пет варианта и така гарантира решение за отвеждаща система във всяко конкретно приложение. Повече информация по темата ще откриете в нашия сборник "Мълниезащита и защита от пренапрежение във взривоопасни зони". Подробни обяснения за мълниезащита ще получите от нашето "Ръководство за мълниезащита и защита от пренапрежение ", както и ако се обадите в някой от нашите офиси и потърсите съдействие от нашите колеги.
