МЕХАНИЧНИ ТЕСТОВЕ
За да се гарантира товароносимостта на кабелоносещи системи в DIN EN 61537 са дефинирани изпитания за безопасно работно натоварване (SWL), както и условия на изпитание. Тестовата установка за кабелоносещи системи е собствена разработка на ОБО Беттерманн, която в течение на времето се доработва и адаптира към новите изисквания и практики.

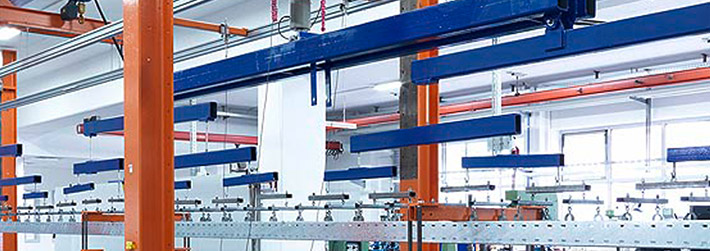

Тестова конструкция за изпитване на кабелни скари
Кабелоносещите системи се монтират съгласно DIN EN 61537 и се натоварват посредством хидравличен цилиндър с натоварването, което трябва да носят. Възникващите при това деформации се регистрират чрез автоматичен записвач и се документират със съответното натоварване. Ако изпитването е успешно, натоварването се увеличава с коефициент на сигурност 1,7. Деформацията спрямо натоварването отново се документира. Такова замерване се извършва на три изпитателни установки за всяко отстояние между носещите опори за елиминиране на грешки и отклонения.
С тестовата установка за кабелоносещи системи са възможни изпитвания до 7 t при следните максимални отстояния между носещите опори:
- до 7 m като двойно трегерна конструкция
- до 10 m като единична трегерна конструкция с конзола
- до 15 m като единична трегерна конструкция без конзола
Възможни тестове на кабелоносещи конструкции съгласно DIN EN 61537:
- Изпитване на безопасно работно натоварване на кабелни трасета, монтирани в хоризонтална равнина, хоризонтална посока с няколко носещи опори
- Изпитване на безопасно работно натоварване на кабелни трасета, монтирани в хоризонтална равнина, хоризонтална посока с две носещи опори
- Изпитване на безопасно работно натоварване на хоризонтални конзоли
- Изпитване на безопасно работно натоварване на вертикални носачи
