Кабелни трасета с укрепване със средно окачване - тествани и одобрени за съхранение на функционалността
По време на пожар кабелите и проводниците са подложени на изключителни натоварвания от пламъците и температурата. И въпреки това трябва в определен времеви интервал да издържат температури до 1000 градуса, без да се стигне до късо съединение на медния проводник.
Носещата система е като предпазна арматура за кабелите и проводниците. И има особено значение за целите на съхраняване на функционалността. ОБО Беттерманн предлага широк асортимент от носещи конструкции и възможности за полагане и го разширява постоянно.
Като допълнение към носещите системи за съхраняване на функционалността са тествани и одобрени средните окачвания за кабелни скари RKSM 6 и телени скари тип GRM 55 200. На разположение са съответните строителни сертификати за изпитание.
Носеща система със средно окачване: Кабелна скара RKSM 6...
Кабелната скара RKS-Magic® е тествана като специфична кабелоносеща конструкция за съхраняване на електрическата функционалност съгласно DIN 4102, част 12 и е одобрена за класове за съхраняване на функционалността E 30 до E 90.
Носещата конструкция като лека полагаща система се състои от средно окачване и централно разположена шпилка и се инсталира лесно и бързо с малко на брой елементи. Чрез системата за безболтово свързване кабелните скари RKS-Magic® се свързват една с друга без инструменти изключително бързо и икономично.
За приложение при съхраняване на функционалността след застъпването на скарите, трябва само да се огънат осигурителните пластини на дъното. Двойно по-голямата якост на материала в зоната на надлъжното съединение и оребрената част осигуряват много висока товароносимост на кабелната скара. Допуска се вграждане на фасонни елементи в трасето.

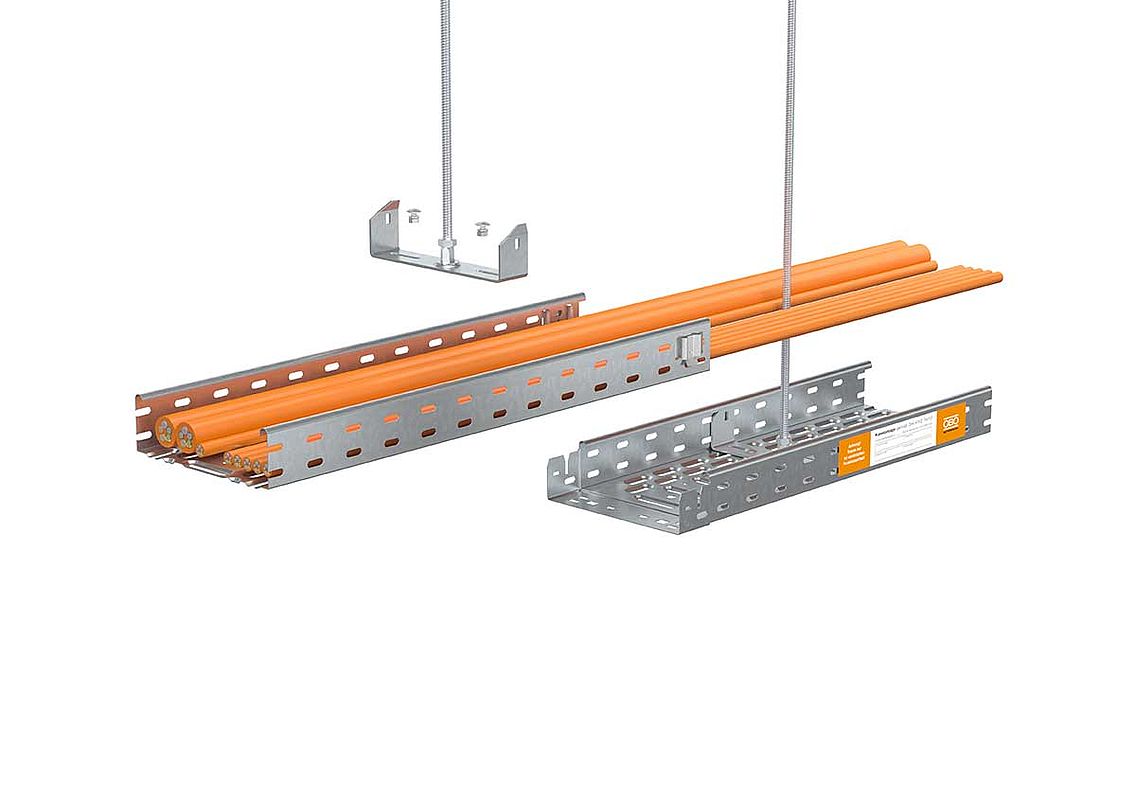

Принцип на монтаж на кабелната скара RKS-Magic®
Първата стъпка за монтаж се състои в поставянето на средното окачване. След завинтването на шпилката в средното окачване се осъществява и осигуряването с допълнителна шестостенна гайка.
След като средното окачване се монтира към дъното на скарата, се осъществява надлъжно съединение чрез наставяне на скарите една в друга в краищата. На края само трябва да се подгънат осигурителните пластини в дъното. Резултатът: Безболтово надлъжно съединение. Допълнителните фасонни елементи могат бързо и лесно да се монтират с бързата връзка "Magic".
Други системи от областта на кабелните скари можете да намерите в нашите електронни каталози.
Полагаща система със средно окачване: Телена скара GRM 55 200
Телената скара GR-Magic® е тествана като специфична кабелоносеща конструкция за съхраняване на електрическата функционалност съгласно DIN 4102, част 12 и е одобрена за класове на съхраняване на функционалността E30 до E90.
Носещата конструкция като лека полагаща система се състои от средно окачване и централно разположена шпилка.
Благодарение на системата за бързо свързване на телена скара GR-Magic, тя се монтира бързо, икономично и без инструмент

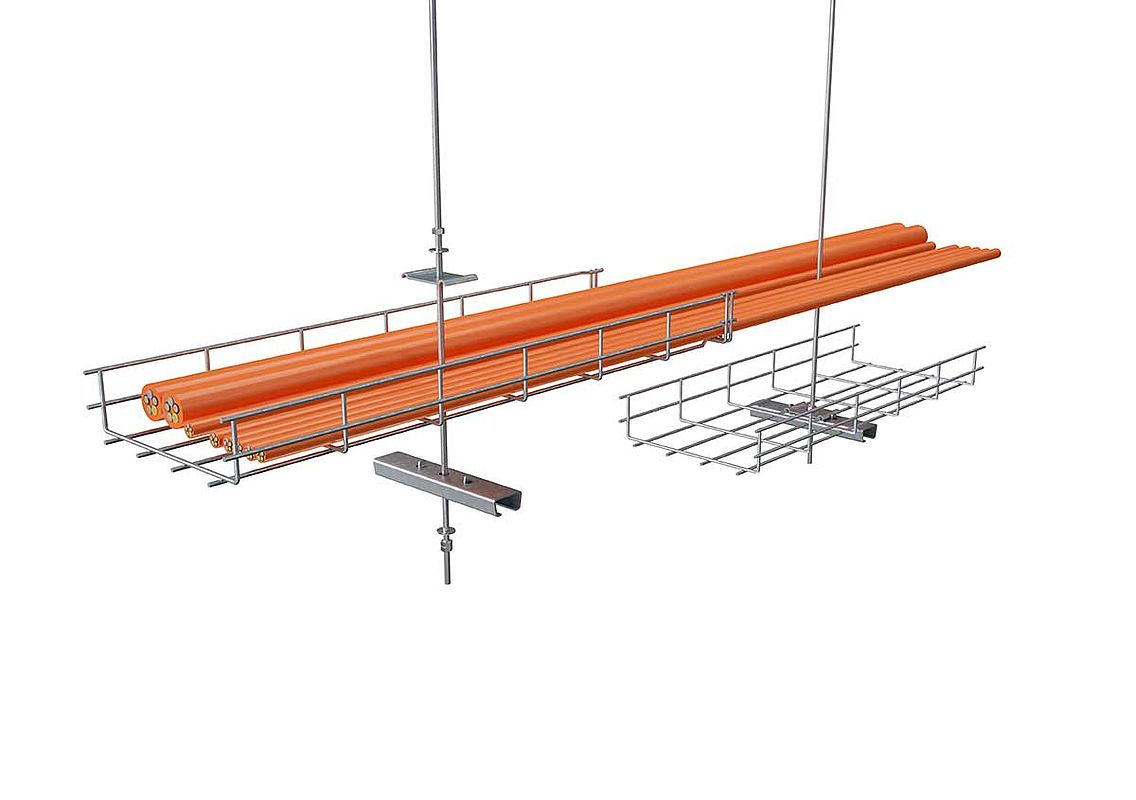

Принцип на монтаж на телена скара GRM 55 200:
Закрепването на средното окачване се осъществява заедно с монтажа на шпилката. При това носещата шина се позиционира под телената скара и клемата се поставя директно отгоре в скарата. Накрая закрепването се осъществява с поставяне и фиксиране на шпилката към двете части. Отделните елементи на телената скара се наставят една в друга и така създават механично сигурно надлъжно съединение без използването на съединител или болтове. Допълнителните фасонни елементи могат бързо и лесно да се монтират с помощта на съединител.
